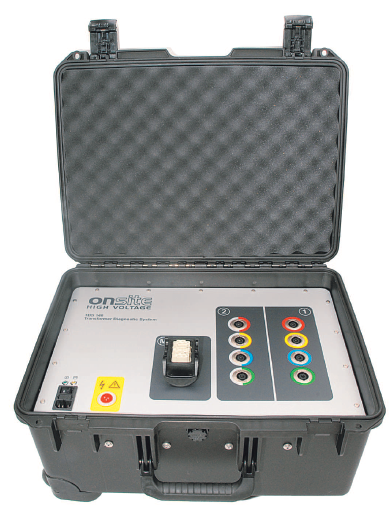

OHV M60 Sin电缆老化介损评价系统
一．测试背景
90年代最早期的电缆至今已有近30年的历程，随着时间的推移，相当一部分电缆出现了绝缘老化的状况，也就是介质损耗因数发生了变化，介质损耗产生的热量将严重限制电缆的传输容量及电缆寿命，由于受到各种因素的影响，如直埋电缆受到化学腐蚀，施工质量不好导致机械损伤，长期的超负荷运行，电流的热效应，电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗产生过高的温度下也加速绝缘的老化，因此介质损耗的大小是断定绝缘性能的一项重要指标。
德国ohv在原有的电缆振荡波技术及设备已经很稳定成熟的基础上，对于先进的电缆检修手段我们推出了电缆介质损耗测试系统，能和电缆振荡波技术完美的结合，来评价一根电缆的运行状态，使电缆达到最理想最安全可靠的运行状态。
OHV通用的测试和分析套装软件，支持对现场测试进行快速设定，体积小巧轻便，可进行直流测试，超低频交流耐压试验，超低频介损诊断测试，局放测试，可与振荡波测试搭配使用
二．技术参数
OHV M60 Sin
|
输入电压 |
V |
100-240 |
||||
|
输入频率 |
Hz |
50/60 |
||||
|
输出电压 |
正弦 |
kV |
0-60 |
|||
|
DC |
kV |
0-60 |
||||
|
精度 |
% |
±1 |
||||
|
分辨率 |
kV |
0.1 |
||||
|
输出电流 |
电流 |
mA |
0-50 |
|||
|
分辨率 |
μA |
≤10 |
||||
|
精度 |
% |
±1 |
||||
|
输出频率 |
Hz |
0.01- 0.1 Hz (默认0.1Hz)-自动调整频率 |
||||
|
电阻范围 |
GΩ |
0.1 MΩ-5 GΩ |
||||
|
输出负载 |
μF |
1.0 μF @ 0.1 Hz , 44 kVrms (3千米电缆) 2.0 μF @ 0.05 Hz, 44 kVrms (6千米电缆) 5.0 μF @ 0.02 Hz , 44 kVrms (15千米电缆) |
||||
|
输出模式 |
|
全程独立负载的交流（极低频）输出，直流(正或负极) |
||||
|
内存 |
|
50次测试记录 |
||||
|
介质损耗诊断系统 |
|
|||||
|
工作电压 |
电压范围 |
kV |
正弦：1-60 |
|||
|
频率 |
Hz |
0.1 |
||||
|
电压测量 |
分辨率 |
kVrms |
0.1 |
|||
|
精度 |
% |
≤0.5%读值 |
||||
|
电流测量 |
分辨率 |
μA rms |
0.1 |
|||
|
精度 |
% |
≤0.5读值 |
||||
|
Tanδ测量 |
分辨率 |
|
0.1 x 10-3 |
|||
|
精度 |
nF |
± 0.3 x E-3 (负载＞15 nF) ± 0.5 x E-3 (负载＜15 nF) |
||||
|
局部放电诊断系统 |
|
|||||
|
输入电压 |
V |
110 - 240V AC, 50/60Hz |
||||
|
工作电压 |
电压范围 |
kV rms |
正弦波:1-60 |
|||
|
频率 |
Hz |
0.01-0.1 |
||||
|
高压耦合电容器 |
nF |
0-2 |
||||
|
高压滤波器 |
nF |
0-6 |
||||
|
过滤 |
|
数字&模拟 |
||||
|
速度范围 |
m/μs |
10-150 |
||||
|
测试范围 |
km |
≥100 |
||||
|
PD背景级别 |
pC |
< 10 |
||||
|
PD定位精度 |
% |
≤1 |
||||
|
PD分辨率 |
pC |
≤0.1 |
||||
|
采样率 |
MHz |
0-300 |
||||
|
带宽 |
MHz |
0-300 |
||||
|
信号放大器 |
dB |
0-80 |
||||
|
功能 |
|
0.1Hz正弦波超低频交流耐压测试、DC耐压测试、外护套测试、TD介损测试 PD局放定位 |
||||
