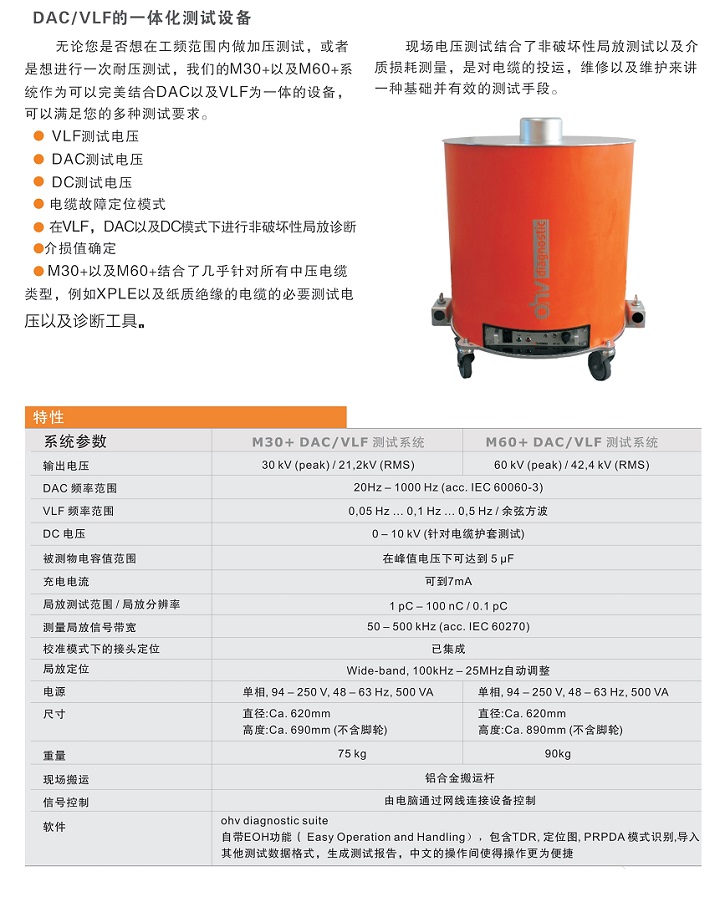

DAC/VLF M30+电缆电压故障定位测试仪
DAC/VLF M60+电缆电压故障定位测试仪
DAC M60电缆振荡波测试系统
用途广泛的 DAC 中压电缆振荡波测试系统
可进行耐压测试, 局放分析以及局放定位
DAC M30 M40 M60 阻尼交流测试系统
DAC M30、M40 和 M60 高级阻尼交流 (DAC) 电缆测试系统分别集成了高达 30 kV
DAC M30、M40 和 M60 高级阻尼交流 (DAC) 电缆测试系统分别集成了高达 30 kV峰值、40 kV峰值和 60 kV峰值的局部放电 (PD) 诊断功能。该系统还根据耗散因数 (tan delta) 估计来评估电缆老化状态。PD 映射允许用户识别沿电缆长度的 PD 区域。便携式现场 DAC 电压测试与无损 PD 和 tan delta 测量相结合，对于新安装、维修或服务老化的电缆系统的可靠服务而言是独一无二的基础。
还存在用于高压传输类电缆的模型（DAC H200 或 DAC H300）
DAC M30 / M40 / M60 特点
-
测试电压高达 30 kV峰值 （M30 型）、40 kV峰值 （M40 型）和 60 kV峰值 （M60 型）
-
可根据要求提供更高的测试电压
-
根据 IEEE 400.4 执行测试
-
测试电压频率与工作电压频率相当
-

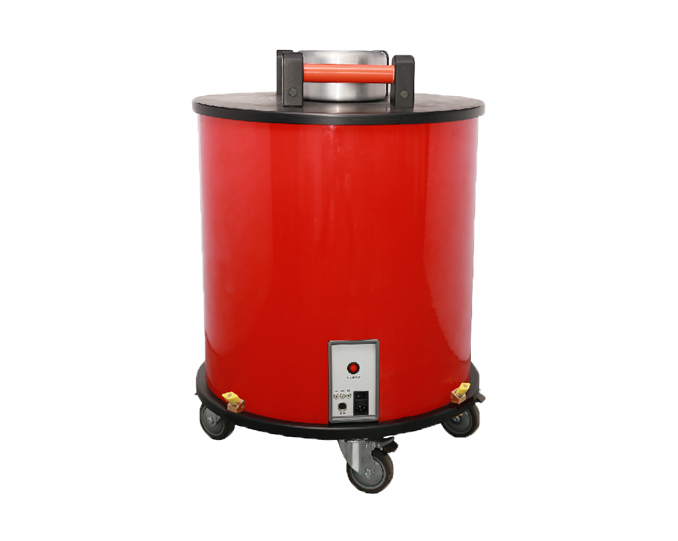

配备集成控制单元、高压电源、谐振电感器、分压器和局部放电测量系统的脚轮
-
使用随附的铝制把手轻松提升
-
通过带有诊断套件软件的笔记本电脑进行测量控制和分析
-
高级 DAC 测试系统 M30/M40/M60
紧凑、轻便、多功能的 DAC 中压电缆测试系统具有
耐压测试、局部放电分析、局部放电定位
阻尼交流电 (DAC) M30、M40 或 M60 非常紧凑、轻便，并且
用于中压配电电缆测试和诊断的多功能系统。它们是可编程的
并具有自动耐压测试、局部放电 (PD) 测量和分析以及
PD 本地化。使用直观的软件进行控制和分析是用户友好的。
DAC 电缆测试不仅是一种基本的“好坏”测量工具，而且是一种高级分析和
诊断概念。它允许评估新安装、维修或服务的电缆系统的电缆绝缘状况，从而支持资产管理。测量模式包括：
耐压测试
沿整个电缆进行局部放电测量、分析和定位
估计损耗因子（tan delta）
DAC 电压测试和 PD 分析允许可靠地检测：
安装或铺设过程中因工艺不佳而导致的绝缘缺陷
电缆附件的缺陷，例如接头和终端
老化过程导致电缆绝缘劣化
高级 DAC 测试系统 M30/M40/M60
紧凑、轻便、多功能的 DAC 中压电缆测试系统具有
耐压测试、局部放电分析、局部放电定位
阻尼交流电 (DAC) M30、M40 或 M60 非常紧凑、轻便，并且
用于中压配电电缆测试和诊断的多功能系统。它们是可编程的
并具有自动耐压测试、局部放电 (PD) 测量和分析以及
PD 本地化。使用直观的软件进行控制和分析是用户友好的。
DAC 电缆测试不仅是一种基本的“好坏”测量工具，而且是一种高级分析和
诊断概念。它允许评估新安装、维修或服务的电缆系统的电缆绝缘状况，从而支持资产管理。测量模式包括：
耐压测试
沿整个电缆进行局部放电测量、分析和定位
估计损耗因子（tan delta）
DAC 电压测试和 PD 分析允许可靠地检测：
安装或铺设过程中因工艺不佳而导致的绝缘缺陷
电缆附件的缺陷，例如接头和终端
老化过程导致电缆绝缘劣化
DAC 电缆测试系统旨在根据要求满足特定的最大测试电压。这
测试系统随附坚固耐用的运输和储存箱，
很容易运送到电缆测试站点。
特征：
符合 IEC 60060-3 和 IEEE 400.4 的耐压测试和 PD 分析
损失因子估计（tan delta）
最大充电和峰值电压分别为 30、40 和 60 kV。
包括 1 个 DAC 单元和基本负载电容器，大约共 100 公斤
坚固耐用的运输和储存箱
使用随附的诊断软件进行简单直观的操作
技术数据：
供货范围：
DAC 系统包括控制、HVDC 电源、开关、PD 检测器和基本负载电容器
在崎岖不平的情况下
电缆组包括电源、接地、高压连接电缆和接地棒
带有 USB 充电和信号线的可充电校准器
诊断软件和操作手册
系统布局
单元 1 DAC 系统，包括控制、HVDC 发电机、开关和 PD 检测器
单元 2 基本负载电容器（用于测试短电缆）
200 nF / 30 kV（对于 M30）或 60 kV（对于 M40 和 M60）
电压和操作
电源 单相，94 – 250 V，48 – 63 Hz，500 VA
DAC 输出电压 M30：最大值30 kVpeak / 21 kVrms
M40：最大。 40 kVpeak / 28 kVrms
M60：最大。 60 kVpeak / 42 kVrms
DAC 频率范围 20 – 1000 Hz
手术
测试对象容量 25 nF – 8 µF（大约 20 公里/12 英里的电缆）
校准模式下集成的关节定位
PD 测量范围 5 pC – 100 nC
局部放电测量分辨率 1 pC
PD 定位宽带，100 kHz – 20 MHz，自动调整
软件诊断套件，包括 TDR、位置映射、相位分辨 PD
分析、模式识别、测试报告生成器
安全接地棒和带紧急关闭和电压控制的安全盒
工作范围温度：0 – 50°C (32 – 122°F)
-
