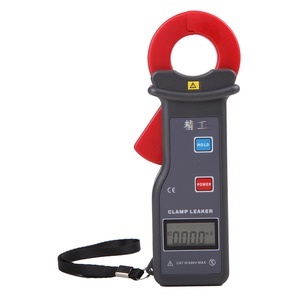

CA9680D数字钳形交直流漏电流表
CA9680D数字钳形交直流漏电流表是专为测量交流漏电流而精心设计制造的，采用CT技术及数字集成技术，具有体积小，精度高，功能完善的特点。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。其传感铁芯选用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。
CA9680D钳形交直流漏电流表仪表有RS232接口，其软件可以在线实时监控与历史查询，动态显示，有Max、Min、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、保存、打印等功能。
CA9680D钳形交直流漏电流表仪表可用于AC600V以下的交流线路电流测量，在线电流测量，还具有峰值保持、数据保持、数据存储等功能，使用方便，是电工检测的必备工具。
CA9600系列钳形电流表型号类别：
|
型 号 |
名 称 |
量 程 |
分辩率 |
钳口尺寸 |
|
CA9600 |
钳形交直流漏电流表 |
AC/DC 0mA～60.0A |
1mA |
φ7mm |
|
CA9610 |
钳形交直流电流表 |
AC/DC 0.0A～1000A |
0.1A |
30×35mm |
|
CA9620 |
钳形交直流漏电流表 |
AC/DC 0mA～60.0A |
1mA |
25×30mm |
|
CA9630 |
钳形漏电流表 |
AC 0.000mA～60.00A |
1uA |
|
|
CA9630D |
钳形直流漏电流表 |
DC 0.0mA～6.0A |
0.1mA |
|
|
CA9650 |
钳形漏电流表 |
AC 0.00mA～300.0A |
0.01mA |
35×40mm |
|
CA9600 |
钳形漏电流表 |
AC 0mA～600A |
1mA |
|
|
CA9680 |
钳形漏电流表 |
AC 0.00mA～1200A |
0.01mA |
φ68mm |
|
CA9680D |
钳形交直流电流表 |
AC 0.0A～1000A；DC0.0A～2000A |
0.1A |
二．技术规格
|
功 能 |
交流漏电流测量，交流电流测量，在线交流电流测量 |
|
量 程 |
0.001mA～60.00A |
|
分 辩 力 |
1uA |
|
测量精度 23℃±3℃，70%RH以下 |
±1.5%±5dgt |
|
电 源 |
碱性干电池 6LR61 9V ,连续工作约80小时 |
|
仪表质量 |
210g（含电池） |
|
仪表尺寸 |
高宽厚：约175mm×70mm×38mm |
|
钳口尺寸 |
25mm×30mm |
|
LCD尺寸 |
35mm×21.5mm；显示域：32mm×15mm |
|
采样速率 |
约2次/秒 |
|
显示模式 |
4位LCD显示 |
|
测试方式 |
钳形CT，积分方式 |
|
频 率 |
50Hz、60Hz自动识别 |
|
通讯接口 |
具有RS232接口，存储数据可以上传电脑，软件监控 |
|
数据存储 |
99组，闪烁显示“FULL”符号表示存储已满 |
|
峰值保持 |
峰值捕获保持功能，测试中长按HOLD不放手显示峰值 |
|
数据保持 |
数据保持功能：“DH”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
自动关机 |
开机约5分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压降到约7.2V时，电池电压低符号显示，提醒更换电池。 |
|
工作电流 |
5mA |
|
线路电压 |
AC600V以下线路测试 |
|
工作温湿度 |
0℃～40℃； 80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘强度 |
AC2kV/rms (铁心与外壳之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
|
换 档 |
全自动切换 |
|
随机附件 |
钳表：1件； RS232专用通讯线：1件；软件光盘：1件；电池6LR61 9V：1件；布包：1件 |
三 . 现场应用
