一．简介
CE6300B接地电阻土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

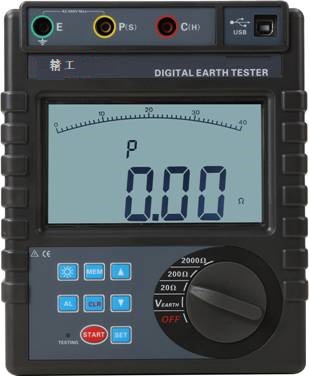

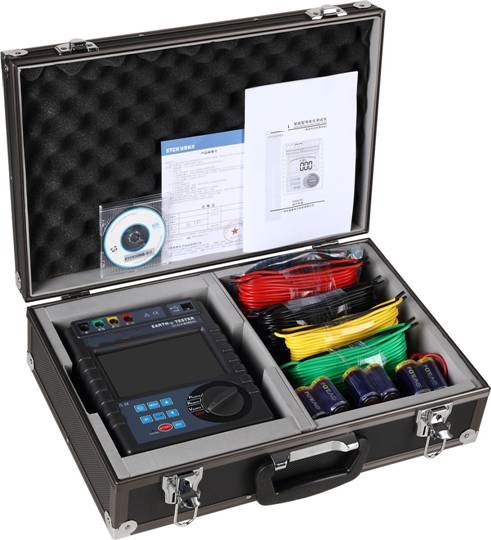

CE6300B接地电阻土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
二．技术规格
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿渡 |
40%～60% |
＜80% |
---- |
|
仪表工作电压 |
9V±0.1V |
9V±1.5V |
---- |
|
辅助接地电阻值 |
＜100Ω |
＜30kΩ |
rC、rP |
|
干扰电压 |
无 |
＜20V |
---- |
|
干扰电流 |
无 |
＜2A |
---- |
|
测R时电极间距 |
a＞5d |
a＞5d |
---- |
|
测ρ时电极间距 |
a＞20h |
a＞20h |
---- |
2．一般规格
|
功 能 |
二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量 |
|
电 源 |
DC 9V (碱性干电池 LR14 1.5V 6节 ，连续待机300小时) |
|
量 程 |
接地电阻：0.00Ω～30.00kΩ |
|
土壤电阻率：0.00Ωm～9000kΩm |
|
|
接地电压：0V～600V |
|
|
测量方式 |
精密4线、3线法测量、简易2线测量接地电阻 |
|
测量方法 |
接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
|
测试频率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
|
短路测试电流 |
AC 20mA max |
|
开路测试电压 |
AC 40V max |
|
测试电压波形 |
正弦波 |
|
电极间距范围 |
可设定1m～100m |
|
换 档 |
接地电阻：0.00Ω～30.00kΩ全自动换档 |
|
土壤电阻率：0.00Ωm～9000kΩm全自动换档 |
|
|
背 光 |
可控白屏背光，适合昏暗场所使用 |
|
显示模式 |
4位超大LCD显示，白屏背光 |
|
测量指示 |
测量中LED闪烁，LCD倒计数,进度棒图指示 |
|
LCD尺寸 |
128mm×75mm |
|
LCD显示域 |
124mm×67mm |
|
仪表尺寸 |
高宽厚：215mm×190mm×95mm |
|
标准测试线 |
4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
|
简易测试线 |
2条：红色1.6m，黑色1.6m各1条 |
|
辅助接地棒 |
4根：φ10mm×150mm |
|
测量时间 |
对地电压：约3次/秒 |
|
接地电阻、土壤电阻率：约5秒/次 |
|
|
测量次数 |
5000次以上(短路测试，测1次，停30秒再测) |
|
线路电压 |
AC 600V以下测量 |
|
RS232接口 |
具有RS232接口，软件监控，存储数据可以上传电脑，保存打印 |
|
通 讯 线 |
RS232通讯线1条，长1.5m |
|
数据存储 |
300组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据保持 |
保持数据时“HOLD”符号指示 |
|
数据查阅 |
查阅数据时“READ”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
干扰测试 |
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
|
报警功能 |
测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
|
电池电压 |
当电池电压降到约7.5V时，电池电压低符号“ 显示，提醒更换电池 |
|
功 耗 |
待机: 约20mA(背光关闭) |
|
开机开背光：约45mA(背光关闭25mA) |
|
|
测量：约100mA(背光关闭) |
|
|
质 量 |
总质量：4.5kg(含包装) |
|
仪表：1443g(含电池) |
|
|
测试线：1560g |
|
|
辅助接地棒：935g(4根) |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。 |
3．基准条件下基本误差及性能指标
|
测量功能 |
测量范围 |
精度 |
分辨力 |
|
接地电阻 (R) |
0.00Ω～30.00Ω |
±2%rdg±3dgt |
0.01Ω |
|
30.0Ω～300.0Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
|
3.00kΩ～30.00kΩ |
±4%rdg±3dgt |
10Ω |
|
|
土壤电阻率 (ρ)
|
0.00Ωm～99.99Ωm |
根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
10Ωm |
||
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9000kΩm |
1kΩm |
||
|
接地电压 |
AC 0.0～600V |
±2%rdg±3dgt |
0.1V |
