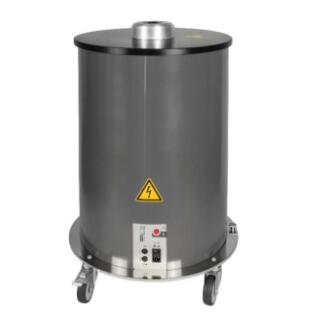

ONSITE MV10电缆阻尼振荡波测试系统可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV)，同时通过测试电压的衰减振幅,可以很容易地测定电缆介损。根据建议的测试电压等级进行测试(依据相关的IEC、IEEE与CIGRE标准及指导方针), DAC测试可评估整个电缆系统绝缘是否完好(无瑕疵及无老化)，以及是否能耐受一个较高的电压水平
ONSITE MV10电缆阻尼振荡波测试仪主要型号：CAL141、DAC MV30、DAC MV60、DAC HV300、DAC HV200、DACHV400、IT6、IT30、TDS 146
ONSTIE High Voltage电力电缆振荡波局放测试系统的特点:
1.测试频率接近 50Hz工频电压，测试结果对应于实际运行状态
2.测试时间极短（几百毫秒），为无损的测试方法
3.局放量的校准依据 IEC 60270标准
4.采用无线局域网（WLAN）进行控制和通讯，操作安全
5.局放检测与局放点定位技术相结合
6.同时可测量介损和电缆电容等参数
7.自动调节系统参数来优化测量的灵敏度
8.带有接头定位功能的自动校准模式
9.可生成直观的局放分布图表和测试报告
10.便携式设计，重量轻，现场安装简单
ONSITE MV10电缆阻尼振荡波测试仪技术参数：
高压电缆测试参数/型号
MV10（适用于10kV电缆）
MV20（适用于10-35kV电缆）
输出测试电压
30kVpeak/21.2kVrms
60kVpeak/42.4kV rms
线圈电感值
1.0H
2.5H
线圈电阻值
20ohm
32ohm
振荡电压频率
50-550Hz
50-550Hz
高压开关
LTT
LTT
待测电缆等效电容值
0.08-4цF
0.035-4цF
高压充电电流
12mA
6mA
系统重量(不包含包装箱)
75kG
90kG
局放测量量程(IEC标准）
1pC-100nC
1pC-100nC
局放定位功能（频宽）
150kHz-20MHz
150kHz-20MHz
介损测量范围
0.1%-5%
0.1%-5%
控制操作
WLAN 802.11g
WLAN 802.11g
