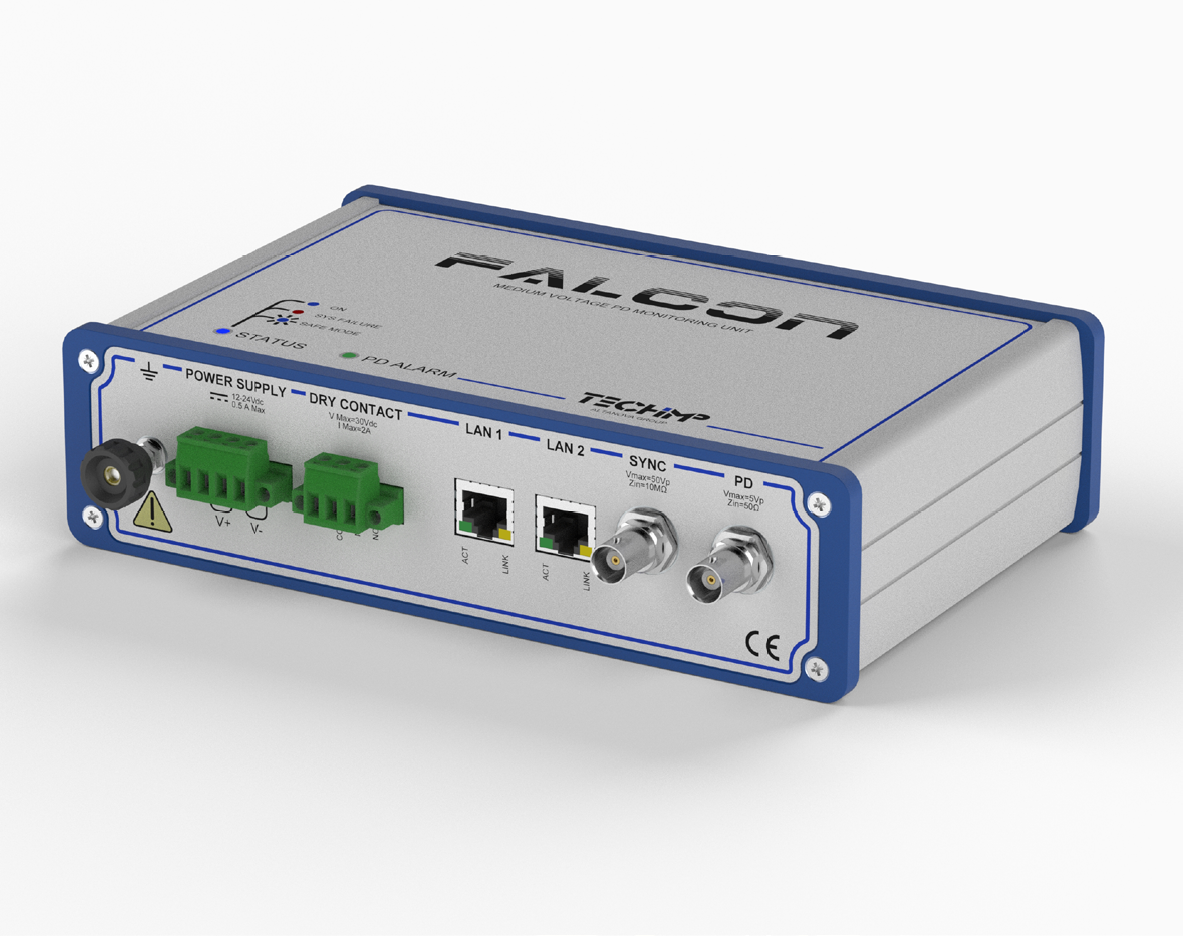

中压电缆及开关柜在线监测系统

FALCON局部放电监测(PDM),结合了监测的成熟技术和专利技术以及经济的要求。FALCON的获取和处理由其所连接的传感器在本地检测到的高频PD信号,无论是高频(HFCT),地电波(TEV)。



主要特点
♦应用:RMU,中压开关设备,中压电缆和电动机
♦使用成熟的HV技术(专利的T/F Map技术,Web应用程序等)
♦紧凑且独立的采集单元,具有机载计算能力和数据存储
♦超宽带宽的采集系统
♦内置基于趋势图的趋势分析和警报
♦Web浏览器界面
♦内置协议的远程和本地可配置OPC-UA IEC 62541易于安装和调试
♦自动配置(自动设置)或单独设定
可菊环连接(局域网和电源)
♦报警灯Qmax和趋势

适用标准

标准

描述

93/68/EEC

CE标志指

2014/30/EC

电磁兼容指令

2017/35/EC

低压指令

IEC 60068-2-6

环境测试

IEC 60270

IEC 60034-27

IEEE 1434-2014

高压测试技术-局部放电测

偏差:视在电荷的幅度以mV为单

一般特征

FALCON为连续监测中压设备中的局部放电提供了一种经济的解决方案,该解决方案可以确定绝缘是否恶化,从而确定致命故障之前电气资产的健康状况最终是否恶化。

FALCON提出了一种新颖的方法来连续监视在中压设备的集成网络上发生的局部放电现象。通过以无损、低成本和全自动PD数据采集和精心设计解决中压电网要求的解决方案,并对中压设备的状况进行相关评估,从而实现了这种方法。借助板载计算能力和数据存储以及Web浏览器界面,可以从网络中的任何位置访问该设备,从而可以以非常低的数据流量分析PD数据和历史趋势。

易于安装和自动设置,大大减少了安装时间。

FALCON提供了PD数据的自动采集和处理功能,以及自动的噪声抑制和PD趋势增长的识别功能。

FALCON融合了获得专利的T/F-map技术。超宽带宽采集系统提供的硬件可收集PD脉冲的峰值和相位以及PD脉冲波形。脉冲波形允许采用来自脉冲形状的信息。对于每个采集的脉冲,采集单元会自动计算其时间和频率含量,从而构建所谓的“T-F映射T-F图的每个点对应于PRPD(相位分辨局部放电)图案中的一个点,并且表示检测到的脉冲的等效时间长度和等效频率。因此,该图显示了以相同的时间和频率含量为特征的一组脉冲(),即同质脉冲。如该领域最近30年的研究所示,对同质脉冲点进行分组会导致对不同的PD源进行点对。

FALCON演示了通过脉冲形状分析可以有效分离各种放电活动(包括噪声抑制)的方法,并且避免了识别受到不同现象重叠以及与实际PD现象叠加的影响。

警报器

根据现有参数设置,会不断评估并在出现警报情况时立即报告它们。警报通过OPC-UA协议(IEC 62541)发送到收集器。通过从采集中包含或排除属于已定义分类图区域的脉冲来进行过滤。已经定义了不同的算法,以便对各种电力资产发出有效的警报,并以可能的最佳精度拾取不同的局部放电现象。

中压PD监测单元

技术规格





局部放电

PD通道数

1

带宽

16 kHz, 30 MHz

全带宽采样频率

125 MS /s

分辨率

12bit

灵敏度

1,10000mVpeak

满刻度

5 Vpeak

输入阻抗

50 Ω

预触发

0,100%@ 100us

连接器类型

BNC




同步输入

同步通道数量

1

频率范围

0.1Hz,1kHz

输入阻抗

10MΩ

全带宽采样频率

1MS /s

分辨率

12bit

连接器类型

BNC

通讯系统

以太网连接器类型

10/100/1000 Mb /

2个局域网端口


通讯协议

OPCUA - IEC 62541

IEC 61850

Modbus

DNP3

电源

12/24 Vdc,1A

工作温度

-20°C ~ +55°C


对于每个PD采集,计算每秒脉冲数(N /s)和第95个百分点的最大脉冲幅度(Qmax95%)。警报激活算法同时基于Qmax95%和N/s。






















通讯布局

FALCON允许两种通信方式:

1.具有远程访问的LAN连接


2.连接到RTU/Scada以获取警报信息

每台仪器都可以作为独立设备工作,也可以在一个站点中连接多个设备以连接局域网和电源。所需的电源是12-24VDC。
