Svantek SV106 振动分析仪 用户手册

Svantek SV106 振动分析仪 用户手册

Svantek SV106 振动分析仪  用户手册

SV106 振动分析仪 说明书

Svantek SV106 手传振动分析仪可通过两组加速传感器测量手臂及全身振动,选配1/1、1/3倍频程功能可做倍频程分析。Svantek SV106手传振动分析仪还可通过专业数据处理软件进行数据分析,该款设备广泛应用于职业卫生、职防院等单位。

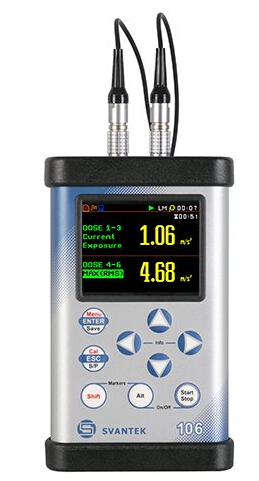

Svantek SV106 手传振动分析仪 产品简介

Svantek SV106是一台数字式、六通道的个体手臂及全身振动分析仪,符合ISO 8041:2005,ISO 2631-1,2&5与ISO 5349。具革命性的设计,波兰Svantek SV106手传振动分析仪可以同时地测量2个三轴加速度传感器,包括三轴手臂振动或三轴全身(坐垫)振动,测量不同振动计权的RMS,Peak,Peak-Peak,VDV,MTVV,A(8)或Dose数值。此外,还可以选配1/1或1/3倍频程实时分析功能,测量结果也可以保存在内置的Micro SD记忆卡,提供几乎无限的记忆容量。


Svantek SV106 手传振动分析仪 产品特点

六通道同时测量两组三轴加速度传感器

可选三轴全身(坐垫)振动加速度传感器

可选三轴手臂振动加速度传感器

时间-领域信号记录(符合ISO 2631-5)

选配功能,包括1/1及1/3倍频程实时分析

厉害的时间历史记录,包括频谱分析

使用Micro SD记忆卡保存大量数据

提供USB 1.1,伸延的I/O-AC输出或数字式输入/输出

编程时间可达24小时

选配SvanPC+_VR软件,易于为仪器设置及数据下载

信息全面彩色显示屏,易于使用的操作接口

Svantek SV106 手传振动分析仪  产品参数:


振动计模式

RMSVDVMTVVMaxPeakPeak-PeakVectorA(8)DoseELVEAV

同时测量多达6个通道,可设置独立的过滤器及探头常数

过滤器

WdWkWmWbWcWjWgWfISO 2631),WhISO 5349)及带限制滤波器

RMS & RMQ

探测器

数字式真实RMSRMQ探测器,可测峰值,分辨率0.1dB。时间常数由100ms10s

测量范围

SV 38V坐垫传感器,Wd滤波器:0.01m/s2 RMS50 m/s2 峰值

SV 50手臂传感器,Wh滤波器:0.1m/s2 RMS5,000 m/s2 峰值

因应不同传感器而不同

频率范围

0.1Hz2,828Hz;因应不同传感器而不同

数据记录器

时间历史数据,包括Meter模式及频谱模式

时间-领域记录

时间-领域信号记录,可调采样频率:375Hz3kHz6kHz(选配)

分析仪(选配)

1/1倍频程实时分析,0.5Hz2,000Hz & 1/3倍频程实时分析,0.5Hz2,500Hz

FFT实时分析,多达1,600线。FFT互频谱测量

加速度传感器

(选配)

用于全身振动测量,SV 38V坐垫加速度传感器

用于手臂振动测量,SV 50Dytran 3023M2加速度传感器,另选配SA50SA51SA52适配器)

输入

2IEPE 5

内存

内存16M非挥发性内存,Micro SD记忆卡(支持816GB)

显示屏

彩色OLED 2.4”320x240象素,超对比度10,000:1

界面

USB 1.1,外置I/O-AC输出或数字式输入/输出(触发/脉冲)

电源 / 使用时间

4AA碱性电池(>12hr),4AA可充电电池(>16hr),USB界面:500mA HUB

尺寸 / 重量

140x83x33mm / 390g(含电池,不包括加速传感器)
