JGM-20K型手持皮拉尼真空传感器
概述：采用皮拉尼专业真空传感器，可以精准测量真空度，实时监控真空系统的真空度。
安全操作说明：
1、 在进行测量时，应遵循使用操作说明，在说明书参数范围内使用本仪器。
2、 当电量不足时，应及时更换新电池，新旧电池，电池不能混合使用，长时间不用时，应取出电池。
3、 不要使用腐蚀性清洁剂或溶剂清洁本仪器。
4、 戴好护目镜和防护手套
5、 干燥处存放
按键介绍：
1、 开关 ：开机/关机
2、 UNIT ：单位选择按键/设置模式时增加数值
3、 SET: 长按进入设定警报值模式
4、 SAVE/CAL:设置模式时保存报警值/满度校准/
技术参数：
最大过载压力 0.1M帕
量程 0-10000帕、0-100毫巴、0-75毫米汞柱、0-75000Micron
分辨率 0.01帕（小于10帕）
测量精度 2-100帕（读数的±5%）
操作温度 0-50度
电池寿命 45小时（3节AA电池）
单位 帕、 毫巴、托、微米
响应时间 0.5秒

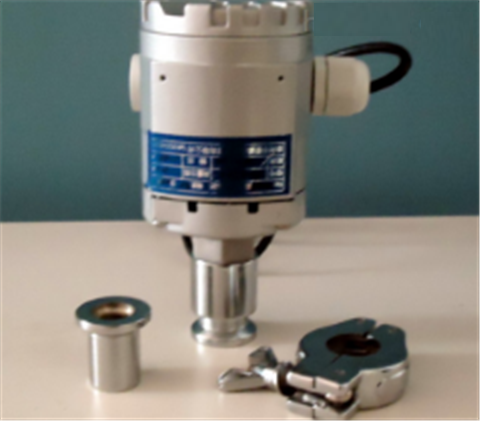

接口 KF16、M20X1.5、15.5直管
传感器 特制皮拉尼规
自动关机时间 10分钟
背光时间 20秒
蜂鸣器 90分贝
重量 约125克
使用范围 大气
基本操作：
1、 安装3节AA电池
2、 长按电源键3秒直到“嘀“的一声后放开。屏幕显示------，真空计预热完成
3、 把真空计接在真空系统上。
4、 开启真空泵，显示屏从大到小显示相应真空度
5、 长按电源键3秒关机
单位选择：
按UNIT键切换单位
设定报警值：
1、 长按SET键3秒钟进入设置界面
2、 再按SET键选择要设置的数位，选中的该位会闪烁
3、 按UNIT键修改闪烁的数字
4、 设定好数值后，按SAVE/CAL键保存
真空泄露报警：
设定好数值后，当真空度从小到大倒退到设定值后。开始报警。蜂鸣器响背光灯闪烁。
背光显示：
在开机状态下按一下电源键，背光开启，20秒后自动关闭
自动关机：
无任何按键操作10分钟自动关机
满度校准：
当真空计开机预热完毕后，显示屏没有显示-------，在大气压力下长按SAVE/CAL键3秒，直到屏幕显示--------。满度校准完成
零点校准：
真空计连接到真空系统，待真空系统真空度达到0.1帕时，开机状态下长按SAVE/CAL键3秒直到屏幕显示0.1帕，完成零点校正。
传感器清理：
在使用过程中，传感器可能被杂质污染，此时需要清洁传感器，具体步骤如下：
1、 使真空计关机，并取出电池。
2、 用滴管或针筒把丙酮或酒精注入传感器室内，反复清洗3-4次
3、 自然风干传感器
4、 检测真空计并进行置零校正
电池安装：
按电池盖箭头方向推开电池盖，安装3节AA电池，注意电池极性安装正确，注意长时间不用时应取出电池。
附件：3节AA电池，说明书
可能发生的故障以及排除方法：
故障 排除方法
开不了机 检查电池正负极
真空度不准 检查连接是否紧密，零点校准/清理传感器
满度不准，开机就有真空度数值 请在大气状态下进行满度校准。
