HPA-1025 HPA-2050 HPA-3080 HPA-5110组合式液压拉马5-50Tn
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

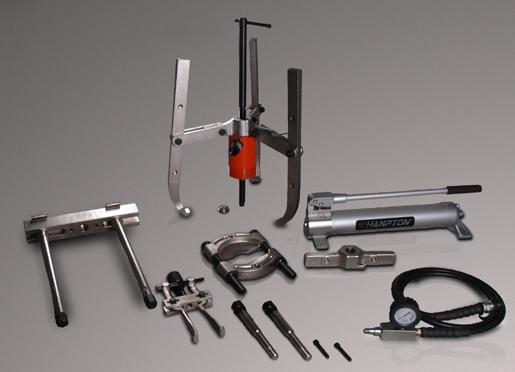

HPB系列钳爪式组合液压拉马（5 -5 0 T o n )
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | BHP-1752 | BHP-2751G | BHP-3751G | BHP-5751G |
| 工作能力 | 8ton | 20ton | 30ton | 50ton |
| 钳爪式拔轮器 | BHP-1762 | BHP-252 | BHP-352 | BHP-552 |
| 交叉式定位拔轮器 | BHP-1772 | BHP-262 | BHP-362 | BHP-562 |
| 轴承套拔轮器 | BHP-180 | BHP-280 | BHP-380 | BHP-580 |
| 轴承拔轮器 | BHP-181 | BHP-282 | BHP-382 | BHP-582 |
- 钳爪式拔轮器套件说明：
- 精密液压控制实现快速、有效的拉拔操作。
- 高质锻钢部件提供优良的可靠性服务。
- 可以合成或不含完整液压套件的形式供应。
|
型号
|
BHP- 152 | BHP-251G | BHP-351G | BHP-551G | |
| 钳爪式拔轮器套件工作能力 | 8 tons | 20 tons | 30 tons | 50 tons | |
| 所含液压件 |
|
|
|
|
|
| 手动泵 | FY-P-142 | FY-P-392 | FY-P-392 | FY-P-80 | |
| 液压缸 | FY-RWH-121 | FY-RCH-202 | FY-RCH-302 | FY-RCH-603 | |
| 鞍座 | / | FY-HP-2015 | FY-HP-3015 | FY-HP-5016 | |
| 软管 | FY-HB-7206QB | FY-HC-7206 | FY-HC-7206 | FY-HC-7206 | |
| 压力表 | FY-GF-120B | FY-GF-813B | FY-GF-813B | FY-GF-813B | |
| 压力表附件 | FY-GA-4 | FY-GA-3 | FY-GA-3 | FY-GA-3 | |
| 钳爪式拔轮器型号 | FY-BHP-1762 | FY-BHP-252 | FY-BHP-352 | FY-BHP-552 | |
| 最大张距(mm) | 2 钳爪 | 250 | 400 | 594 | 900 |
| 3钳爪 | 250 | 500 | 800 | 1100 | |
| 最大伸距(mm) | 2 钳爪 | 252 | 300 | 387 | 700 |
| 3 钳爪 | 252 | 300 | 387 | 700 | |
| 钳 爪(mm) | 厚 度 | 15 | 20 | 25 | 30 |
| 宽 度 | 24 | 28 | 38 | 40 | |
| 调节螺杆 | 螺 纹 | 3/4 11 -16 UNF | 1 11 -8 UNC | 1 1/4 11 -7 UNC | 1 5/8 11 -5,5 UNC |
| 长 度 | 400 | 675 | 795 | 975 | |
- 交叉套装定位拔轮器套件说明：
- 液压控制实现快速拆卸。
- 有效与安全的拔轮操作。
- 高质锻钢爪钩部件可拆卸紧固工件。
- 套件含中空油缸，手动泵，压力表，液压软管，表座。
| 型号 | BHP-162 | BHP-261G | BHP-361G | BHP-561G |
| 工作能力 | 8Ton | 20Ton | 30Ton | 50Ton |
|
交叉定位拔轮器 型号 |
BHP-1772 | BHP-262 | BHP-362 | BHP-562 |
| 最大张距㎜ | 266 | 351 | 454 | 570 |
| 最小张距㎜ | 106 | 139 | 179 | 220 |
| 最大伸距㎜ | 462 | 571 | 711 | 863 |
| 调节螺杆直径㎜ | 3/4〞-6UNF | 1〞-8UNC | 1 1/4〞-7UNC | 1 5/8〞-5.5UNC |
| 螺杆长度㎜ | 400 | 675 | 795 | 975 |
| 拉杆长度㎜ | 105 | 239 | 203 | 609 |
| 长度㎜ | 354 | 419 | 457 | 863 |
| 长度㎜ | - | 571 | 711 | - |
| 长度㎜ | - | 114 | - | - |
| 拉杆上端螺纹 | 3/4〞-16×25 | 3/4〞-16×25 | 3〞-14×35 | 1 1/4〞-12×38 |
| 拉杆下端螺纹 | 5/8〞-18×25 | 5/8〞-18×25 | 3〞-14×27 | 1 1/4〞-12×38 |
| 轴承套拔轮器型号 | BHP-180 | BHP-280 | BHP-380 | BHP-580 |
| 轴承拔轮器型号 | BHP-181 | BHP-282 | BHP-382 | BHP-582 |
