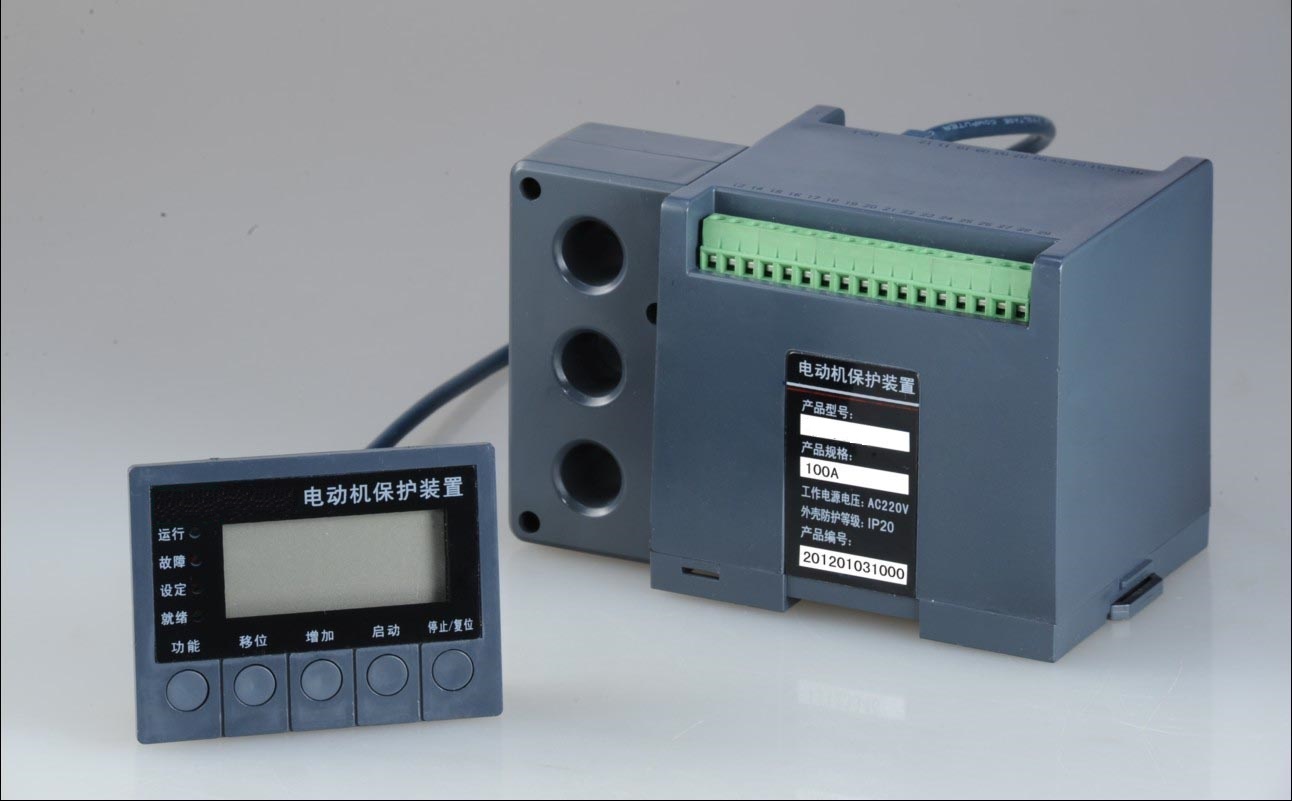

XW-K-X低压电机保护装置

XW-K-X低压电机保护装置

一、概述

    电动机智能型电动机保护器,是一种提高电机运行安全和自动化管理水平的智能化仪器,核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。该保护器具有保护功能齐全,测量参数直观,反应灵敏,动作及时可靠,可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。

二、特点

    1、采用微机技术和高性能低功耗电路,运算高速,性能稳定。

    2、整机模块化结构,卡式电流传感器,体积小,安装方便。也可分体安装

    3、采用数字处理技术,测量精度高,线性度好,对故障判断速度快,精确可靠。

    4、高清晰宽温带背光LED显示,设置参数与测量及故障记录直观方便。

    5、可以与计算机通讯构成远程监控于一体的电机保护网络。

    6、一机多用,可取代电流表,电流变送器,热继电器,漏电继电器,电压表。

三、适用范围及使用条件

    1380VAC660VAC三相异步电动机,馈线电路保护。

    2、保护器供电电压;220VAC380VAC50HZ

    3、外型结构:整体与分体两种形式,分体安装距离≤5米。

    4、环境温度:-30~+65℃,相对湿度≤90%

    5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。

    6、安装在无剧烈震动冲击,强磁场干扰场所和雨雪侵袭的地方。

四、主要功能

1、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯等。

2、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、欠载、空载等

3、显示功能:运行状态、三相电流、漏电值、故障信息等。

4、远传功能:具有4-20mA标准电流输出信号,20mA对应设定的2倍的额定电流值。

5、通讯功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机启动,停止控制等。

五、主要技术指标

    1、测试范围

           1.1  ABC三相电流:0999A

           1.2  漏电流:0999MA

    2、测量精度:1.5 级(IIe额定电流)。

    3、保护触点容量:常开AC250/6A,常闭AC250/6A

    4、启动时间整定范围:1~ 99S,在启动时间内,对断相、漏电、短路、不平衡进行保护

    5、堵转保护:当三相电流均达到或超过整定值的堵转电流时,动作时间≤0.5S

    6、短路保护:任意一相电流均达到或超过8Ie电流时,动作时间≤0.2S

     7、断相保护:任意一相断相时,动作时间≤2S

     8、不平衡保护:当三相电流中任意二相电流差比值≥不平衡系数,动作时间≤2S

     9、漏电保护;当电机漏电电流≥漏电流整定值,动作时间≤0.2S(默认值为50MA)。

     104~ 20MA电流输出精度:0.3%F.S20MA对应2倍的额定值)。
