CA6300C数字式接地电阻测试仪
CE6300C数字式接地电阻测试仪主要采用防水箱仪器一体化设计，增加产品的防水等级； CE6300C数字式接地电阻测试仪在提升整体性能的基础上，升级为充电锂电池，续航更加长；CE6300C数字式接地电阻测试仪外包装更新为黑色布包，减小仪器整体体积，提升便捷性。
一．简介
CE6300C数字式接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用数字及微处理技术，3线或2线法测量接地电阻，具有独特的线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、高稳定性和可靠性。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。
CE6300C数字式接地电阻测试仪具有独特的线阻校验功能，对现场低值接地电阻测量更**，能避免因测试线长时间使用线阻变化引起的误差；能避免因测试线未完全插入仪表接口或接触不佳引起的误差；能避免因用户更换或加长测试线引起的误差等。

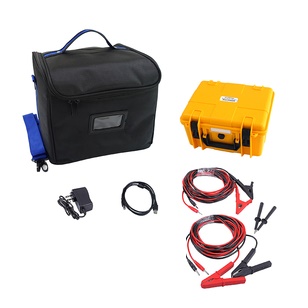

CE6300C数字式接地电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储400组数据，通过监控软件实现历史查询与在线实时监控功能，动态显示，具有Max、Min、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。
型号类别
|
产品名称 |
产品型号 |
功能 |
备注 |
|
数字式接地电阻测试仪 |
CE6300C |
接地电阻测试 接地电压测试 |
|
|
接地电阻/土壤电阻率测试仪 |
CE6310C |
接地电阻测试 接地电压测试 土壤电阻率测试 |
|
|
双钳接地电阻测试仪 |
CE6320C |
接地电阻测试 接地电压测试 土壤电阻率测试 电流、漏电流测试 |
|
二．量程及精度
|
测量功能 |
量 程 |
精度 |
分辨力 |
|
接地电阻 |
0.01Ω～20Ω |
±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) |
0.01Ω |
|
0.1Ω～200Ω |
0.1Ω |
||
|
1Ω～2000Ω |
1Ω |
||
|
接地电压 |
0～600V AC |
±2%rdg±3dgt |
1V |
（注：23℃±5℃，75%rh以下）
三．技术规格
|
功 能 |
接地电阻测量，对地电压测量，低值电阻测量 |
|
电 源 |
DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
|
背 光 |
可控白屏背光，适合昏暗场所使用 |
|
测量方式 |
精密三线测量、简易两线测量 |
|
测量方法 |
接地电阻：额定电流变极法，测量电流20mA Max； 对地电压：平均值整流 |
|
数据模式 |
平均值、Max值、Min值 |
|
线阻校验 |
避免因测试线未完全插入仪表接口或接触不佳或用户更换加长测试线等引起的误差，使接地电阻测量更准确 |
|
显示模式 |
4位超大LCD显示，白屏背光 |
|
测量指示 |
测量中LED闪烁指示，LCD倒计数显示 |
|
LCD尺寸 |
128mm×75mm；显示域：124mm×67mm |
|
仪表尺寸 |
高宽厚：280mm×260mm×160mm |
|
测 试 线 |
3条：红色15m，黄色10m，绿色5m各1条 |
|
简易测试线 |
2条：红色1.6m，绿色1.6m各1条 |
|
辅助接地棒 |
2根：φ10mm×150mm |
|
测量时间 |
对地电压：约3次/秒；接地电阻：约15秒/次 |
|
测量次数 |
5000次以上 (20Ω档测量10Ω，测1次，停30秒再测) |
|
线路电压 |
测量对地电压：AC 600V以下测量 |
|
通讯接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
数据存储 |
400组，闪烁显示“FULL”符号表示存储已满 |
|
数据保持 |
数据保持功能：“HOLD”符号显示 |
|
数据查阅 |
数据查阅功能：“READ”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
报警功能 |
测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
|
自动关机 |
开机后10分钟，自动关机 |
|
电池电压 |
|
|
工作电流 |
背光：25mA Max |
|
待机: 25mA Max(背光关闭) |
|
|
测量：200mA Max(背光关闭) |
|
|
质 量 |
仪表：2290g(含电池) |
|
测试线：847g(含简易测试线) |
|
|
辅助接地棒：468g(2根) |
|
|
仪表袋：915g |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
防护等级 |
IP65（合盖时） |
|
过载保护 |
测量接地电阻：E-P、E-C各端口间AC 280V/3秒 |
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
|
适合安规 |
IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V |
四．测量原理
1．对地电压测量采用平均值整流法。
2．接地电阻值测量采用额定电流变极法，即在测量对象E(接地极)和C(电流极)之间流动交流额定电流I(20mA Max)；求取E和P(电压极)的电位差V，然后求取接地电阻Rx的方法。
3．其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。
A：固有误差E1：位置变化产生的变动
E2：电源电压变化产生的变动E3：温度变化产生的变动
E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动
E7：系统频率变化产生的变动E8：系统电压变化产生的变动
