CA6130 柔性线圈大电流记录仪

CA6130F柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的,由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

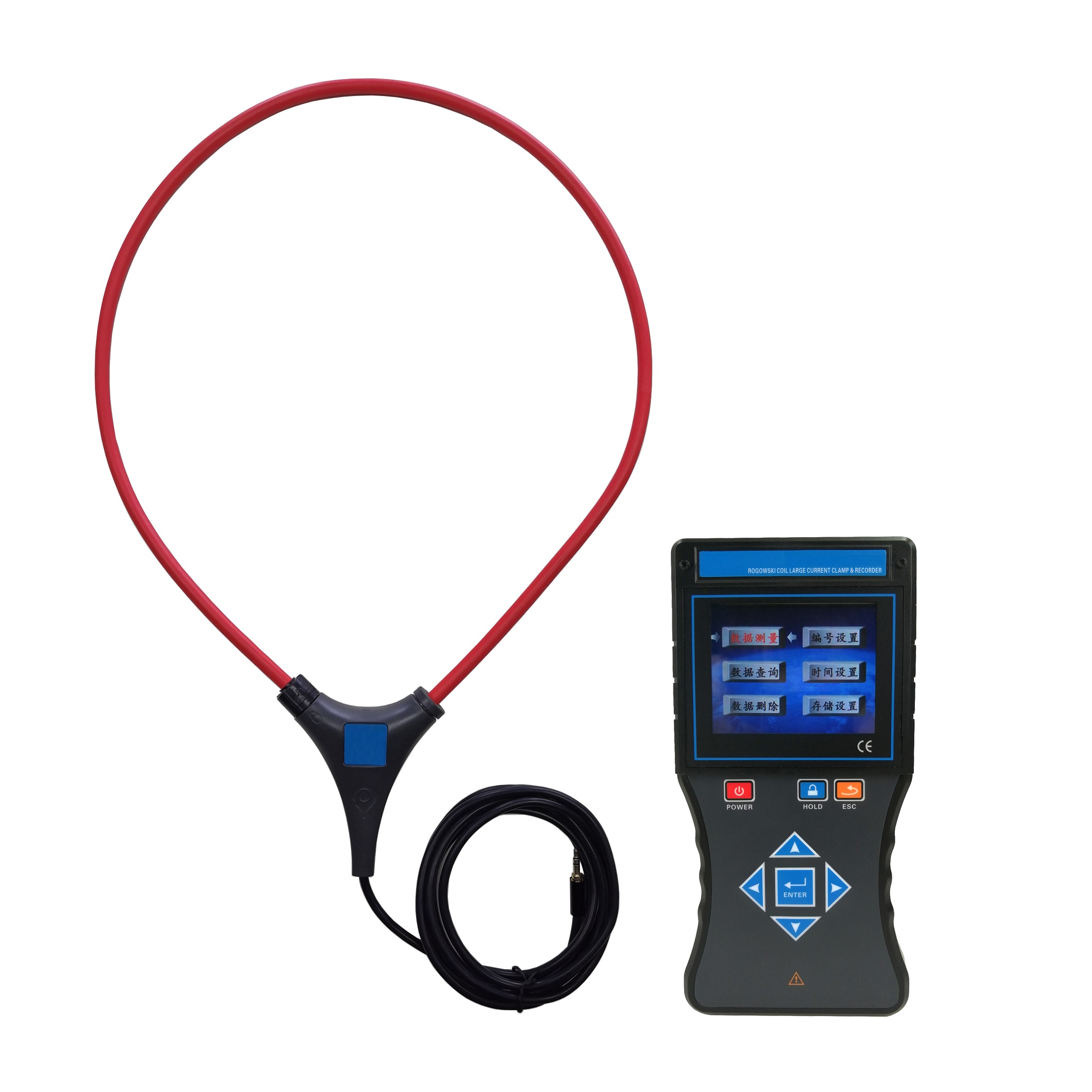

CA6130 柔性线圈大电流记录仪

产品功能及特点:
CA6130F柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的,由主机、柔性线圈、软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

CA6130F柔性线圈大电流记录仪,柔性线圈,即Rogowski Coil(洛氏线圈),采用先进的洛氏线圈(或称罗氏线圈)技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高,抗干扰能力强。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体,非接触测量,安全快速;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量精度高、可靠性强、响应频带宽,用户可根据需求定制线圈长度。

主机LCD显示,一目了然。同时具有比较大的存储空间,能存储6000组数据,还具有自动存储间隔时间设定功能,从160分钟内设置。

交流电流、漏电流、大电流、波形、频率测量、记录

DC3.7 V 可充锂电池

测试方式

柔性CT:输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流。

线圈内径

内径φ300mm(可以根据需要定制)

AC 0.00A20000A

分 辨 率

AC 10mA

±2%±3dgt(导线处于柔性线圈中心位置,23℃±2)

线圈长度

长度约1450mm

被测电流频率

50Hz/60Hz(自动识别)

显示模式

3.5彩屏

主机尺寸

207mm×101mm×45mm

线圈粗细

φ7.5mm(非常适合于狭窄环境和排线密集的场所等)

主机280g(含电池);柔性钳190g;总质量约1.25kg

电场干扰

磁滞效应,抗干扰能力较强

位置误差

被测导线应尽量处于柔性线圈的中心位置,不要靠近开合口处,开合口处测试误差约增大一倍或更多。

采样速率

2/

数据存储

6000(掉电或更换电池不会丢失数据)

设定时间

160分钟内设定记录间隔时间,0分钟为不自动存储

记录时间

节电模式下连续工作约100小时

线路电压

AC 600V以下线路测试

溢出显示

超量程溢出功能:“OL”符号显示

电池电压

当电池电压降到3.2V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

节电模式下5mA,最大120mA

引线长度

标准2

工作温湿度

-1040℃;80%rh以下

存放温湿度

-1060℃;70%rh以下

绝缘强度

AC 2kV/rms(螺钉与外壳之间)

适合安规

IEC1010-1IEC1010-2-032、污染等级2CAT VI(1000V) IEC61326(EMC标准)
