CA6380无线高低压电流互感器变比测试仪

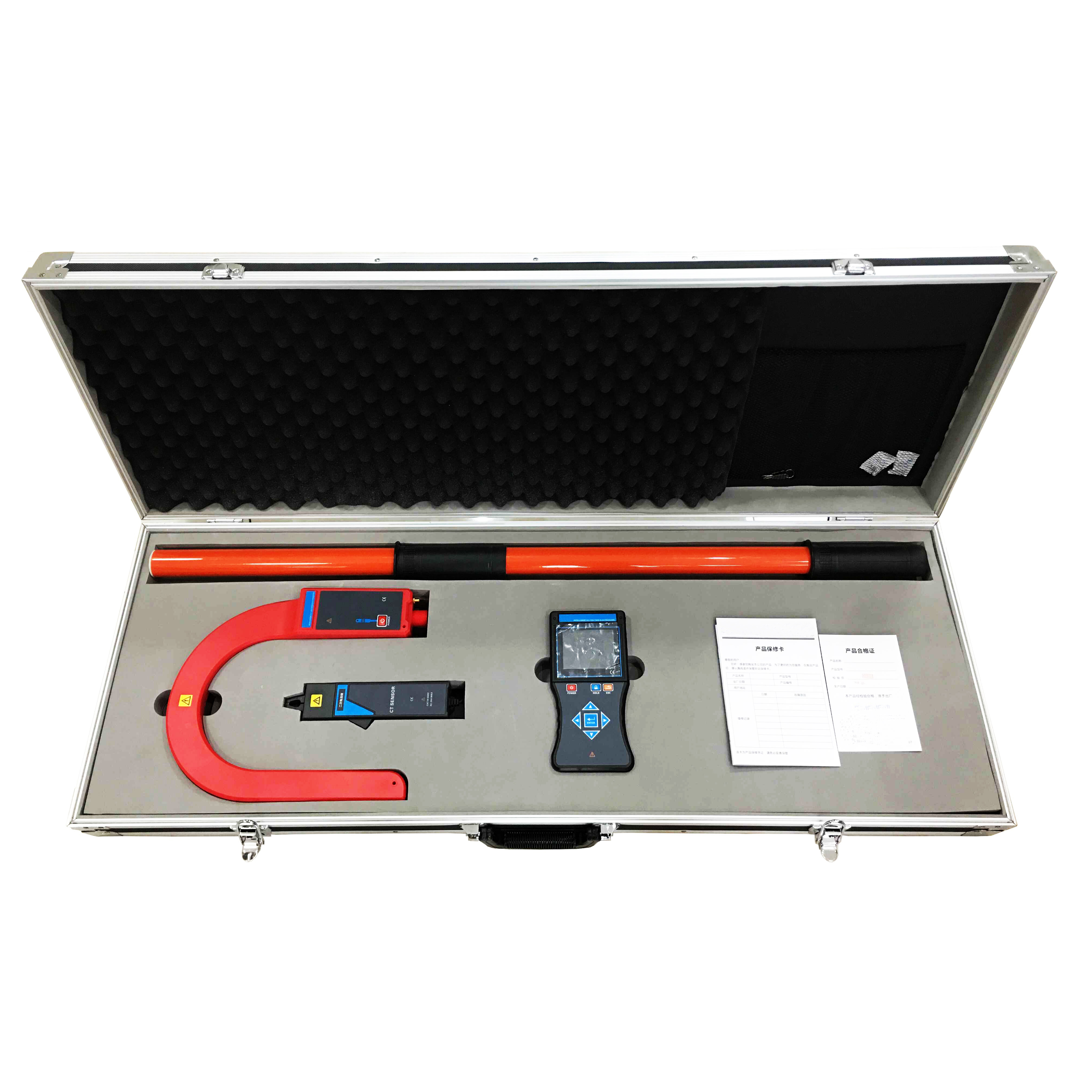

CA6380无线高低压电流互感器变比测试仪突破传统检测方式,专为在线测量运行中的35kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次高压钩式检测仪、接收器(主机)、二次钳、绝缘杆等组成。一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试35kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为A

CA6380无线高低压电流互感器变比测试仪突破传统检测方式,专为在线测量运行中的35kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次高压钩式检测仪、接收器(主机)、二次钳、绝缘杆等组成。一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试35kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为AC 0~5000A,测量导线或电缆最大外径为Ф168mm,可测量母排最大尺寸为168mm×245mm。
CA6380无线高低压电流互感器变比测试仪一次高压钩式检测仪可以挂在线路上测试,节省操作人员体力。接收器主机采用3.5寸真彩液晶屏,图形界面显示,清晰直观。二次钳钳头尖细,非常适合于排线密集的场所。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

CA6380无线高低压电流互感器变比测试仪监控软件具有在线实时监控、动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。



高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流测试



DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

测试方式

一次钩式CT,可以挂在线路上测试;二次钳形CT

传输方式

433MHz无线传输,直线传输距离约160m

显示模式

3.5寸真彩液晶屏显示,上下箭头键调整背光亮度

可测线径

钩式检测仪:Ф168mm导线,或168mm×245mm母排;低压电流钳:Ф7.5mm×13mm

测量范围

钩式检测仪:AC 05000A;低压电流钳:AC 0.00mA20A

分 辨 力

钩式检测仪:10mA;低压电流钳:0.01mA



一次电流精度



0.00A99.9A: ±2%±5dgt  (23℃±5℃,80%RH以下)

100A499A:  ±3%±5dgt(23℃±5℃,80%RH以下)

500A5000A: ±4%±5dgt(23℃±5℃,80%RH以下)

二次电流精度

0.00mA20A: ±2%±5dgt(23℃±3℃,70%RH以下)



两种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;变比最大19999



自动换档

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5)

数据存储

5000

采样速率

1/

仪表尺寸

高压检测仪:长宽厚310mm×270mm×52mm

接收器:长宽厚250mm×100mm×40mm

二次钳:长宽厚220mm×45mm×30mm

线路电压

35kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

位置误差

A区无位置误差;B区约增加0.2%C区约增加2%

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

钩式检测仪:496g(含电池)

接收器:395g(含电池)

电流钳:230g

绝缘杆:1.45kg

总质量:12kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下



433MHz同频信号干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)



防滴漏Ⅱ型
