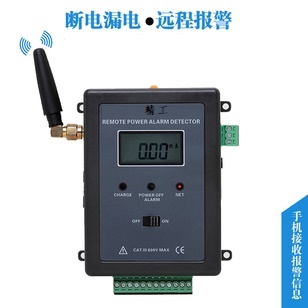

CE9870A在线远程断电/漏电报警监测仪

CE9870A在线远程断电/漏电报警监测仪,

CE9870A在线远程断电/漏电报警监测仪

CE9870远程断电/漏电报警监测仪是专门针对需要无人值守和远程在线报警监测断电、恢复供电、漏电的工控现场而设计的,ETCR8700远程断电/漏电报警监测仪配备高精度CT传感器,安装方便,0.01mA的漏电捕捉精度,CE9870远程断电/漏电报警监测仪具有两种通讯方式:GSM无线通讯方式、RS485有线通讯方式;三路扩展输入接口:IN1、IN2、IN3;三路扩展输出控制接口:OUT1、OUT2、OUT3。

一. 简介

CE9870A在线远程断电/漏电报警监测仪是专门针对需要无人值守和远程在线报警监测断电、恢复供电、漏电的工控现场而设计的,属工业级GSM/2G/3G/4G报警监控仪,也可以当手机短信防盗报警器使用。由主机、接警手机、电流传感器、GSM/GPRS模块、上位机软件、电源适配器等组成。主机内嵌实时操作系统,内置GSM/GPRS模块,用户只需通过自己的手机向主机设置几个简单参数,就可以随时监测远程设备是否断电、是否恢复供电、是否有漏电等报警信息;也可以通过输入扩展口接入温度、湿度、人体红外感应器等传感器;还可以通过输出扩展口控制远程的继电器等其他设备。广泛适用于安防、电力设备、银行、电信、工厂、铁路、机房、不间断电源、生物制药、仓库、药房、重要机械设备、24小时运转的生产线等各种需要断电报警、漏电监测报警、远程控制启停等场所。

CE9870A在线远程断电/漏电报警监测仪主机监控1路电流(LCD显示电流值)、1路外部电源通断状况(即供电电源的通断状况)、3路扩展输入接口(DC 0~12V模拟电压)、3路扩展输出控制接口(开/关:DC 12V/0V) ;提供1路RS485数据接口及MODBUS协议,便于二次开发;内置大容量可充锂电池,同时具有充电管理功能,当外部供电断开时,内置锂电池继续给主机供电工作,多方面实现远程监测、报警、控制等功能。

CE9870A在线远程断电/漏电报警监测仪接警手机可以通过GSM短信对主机发送设置指令、报警指令、查询指令、布防指令、撤防指令、恢复出厂设置指令等。例如:接警电话号码配置、电源断电报警、电源恢复正常通知、漏电报警、漏电流临界值设置、电流正常通知;扩展输入信号的报警临界值设置、扩展输入信号超出报警、扩展输入信号恢复正常通知、扩展输出信号开或关(开/关:DC 12V/0V)控制、报警确认时间、打开或关闭每日10时报告、布防、撤防、恢复出厂设置;查询接警号码、查询电流大小、查询电源通或断状态、查询扩展输入接口电压信号大小、查询扩展输出接口的控制开或关状态等。

CE9870A在线远程断电/漏电报警监测仪电流传感器为开合式CT,非常适合在线安装,孔径为φ40mm,用户可以根据需求选购不同口径的电流传感器,其铁芯使用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

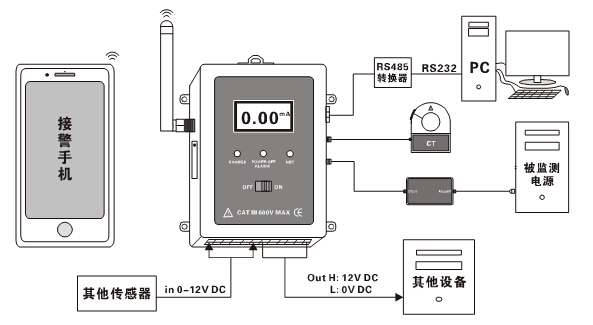

二.通讯方式

CE9870A在线远程断电/漏电报警监测仪本仪表具有两种通讯方式:GSM无线通讯方式、RS485有线通讯方式;三路扩展输入接口:IN1、IN2、IN3;三路扩展输出控制接口:OUT1、OUT2、OUT3。用户可以根据实际需求选择使用不同的通讯方式和扩展接口。

1、  GSM无线通讯方式主机与接警手机与之间采用GSM短信方式通讯,只要有GSM信号的地方就可以通讯,不受距离限制,适用于远距离监测报警。用户也可以根据提供的GSM短信指令协议另行开发上位机软件。

2、  RS485有线通讯方式, 主机与电脑之间采用RS485通讯,主机提供了一路RS485接口及MODBUS协议,用户可以根据提供的协议进行二次开发,有线通讯方式适合于近距离监测报警。


三.技术规格

功  能

远程在线电流/漏电流监测、漏电报警、电源断电报警、电源恢复供电通知、每日10时主动向管理员手机发送日报信息;其他信号、设备的远程监控及报警

通  道

1路电流、1路电源、3路扩展输入信号(DC0~12V模拟电压)、3路扩展输出控制信号(开/关:DC12V/0V),单路负载500mA,三路输出总负载不大于18W

电  源

外接电源适配器供电:AC110V~240V转DC12V/2A

内置电池

可充锂电池:3.7V、3000mAh,循环充电次数约1000次

电池充满连续供电时间约15小时

电源复位

GSM/GPRS通讯模块每日24时自动复位重启电源1次,重启完自动通过短信校准时间,启动时间约1~3分钟

电流量程

0.00mA~60.0A AC(可以根据需求定制量程0~1000A)

电流分辨率

0.01mA AC

电流精度

±2%rdg±5dgt

电流换档

全自动切换

检测速度

约2次/秒

通讯方式

GSM、RS485

SIM卡槽

外置式,方便插取卡

SIM卡类型

移动2G3G4G

SIM卡尺寸

标准尺寸卡:大卡

GSM天线

50欧SMA天线

主机尺寸

100mm×73mm×35mm

CT口径

Ф40mm(可以选购Ф10mm、Ф25mm、Ф80mm等)

CT尺寸

95mm×88mm×31mm

CT引线

线长:1m,接口:Ф3.5mm音频插头

安装方式

导轨固定或螺丝固定安装

安装尺寸

导轨宽度35mm,固定螺丝孔Ф3.5mm

RS485接口

3.5mm-3P插拔式端子

扩展接口

3.5mm-12P插拔式端子

扩展输入

IN1~IN3:允许DC0~12V模拟电压接入

扩展输出

输出电压DC12V(开),或低电压0V(关)

断电报警

当被监测点的电源断电或恢复供电时,监测点主机通过短信向接警手机发出断电报警或恢复供电通知短信

漏电报警

当被监测点的电流或漏电流超出设定的报警临界值时,监测点主机通过短信向接警手机发出漏电报警短信

LCD

显示电流或漏电流大小

CHARGE

充电指示灯,充电时亮红灯,充满时亮绿灯

POWER OFF ALARM

电源报警指示灯,接上外部电源时一直亮,断开外部电源闪烁

NET

GSM网络指示灯,GSM模块初始化时慢闪烁,GSM模块正常工作时一直亮灯,接收、发送短信时会快速闪烁2秒

主机功耗

小于2W

绝缘强度

AC 2kV/rms(外壳与螺丝之间)

适合安规

CAT Ⅲ(600V)

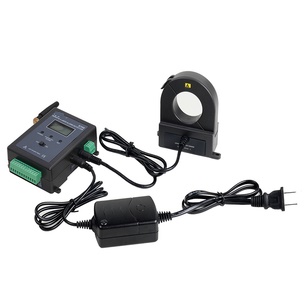

随机附件

主机:1件;CT传感器:1件;电源适配器12V/2A:1件;GSM天线:1件;软件光盘:1件
