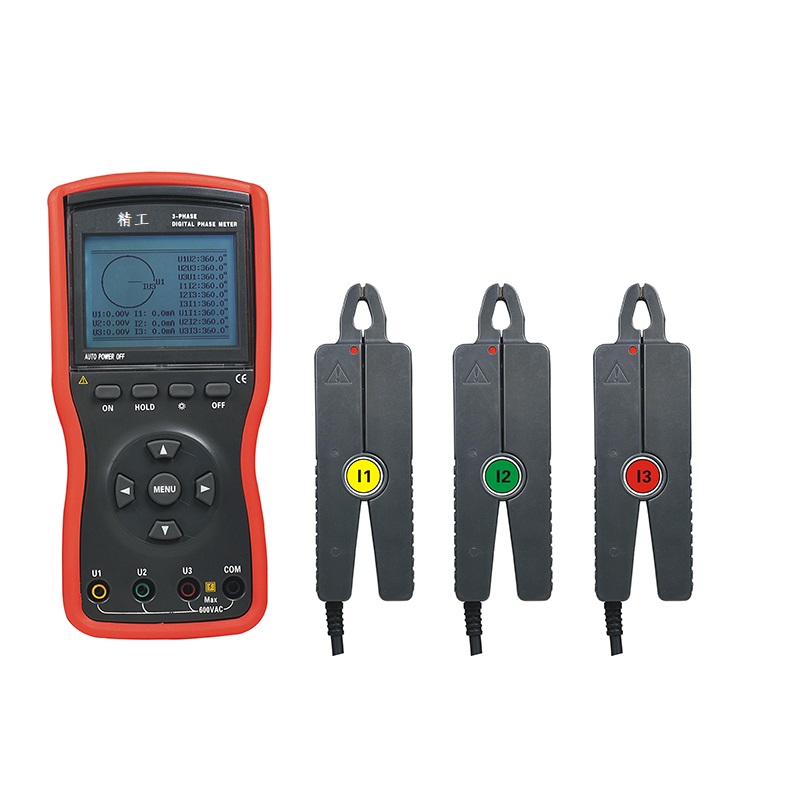

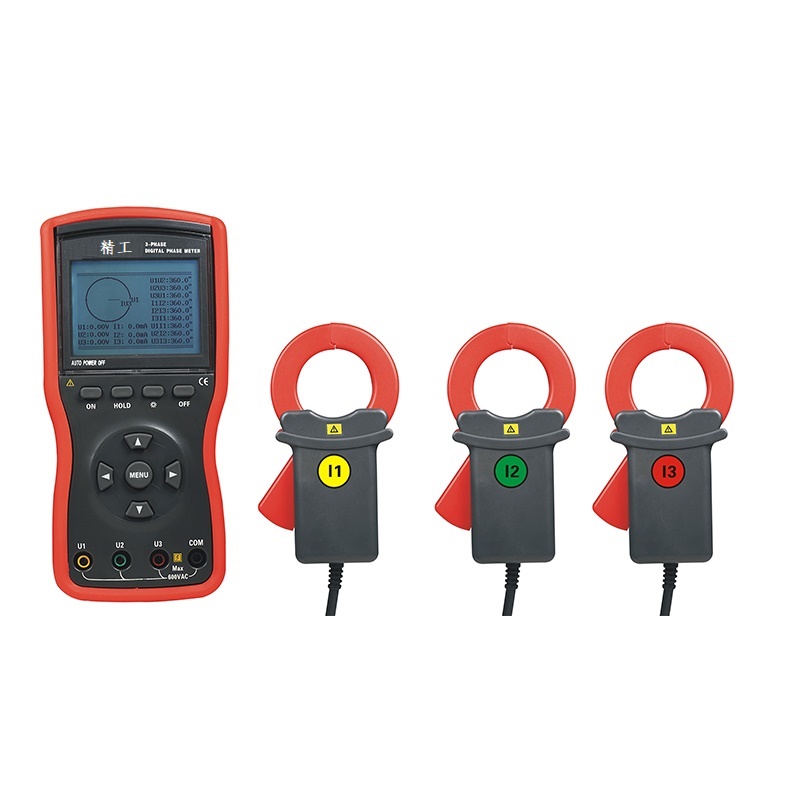

CE6470智能型三相数字相位伏安表
CE6470智能型三相数字相位伏安表同时测量三相交流电压、电流、相位、频率、相序、功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，钳口尺寸：35mm×40mm，相位量程：0～360°，交流电流量程：0mA～400A，交流电压量程：0.00V～600V，有功功率量程：0W～240kW，电流矢量和：0A～1200A，配有USB接口数据上传功能，数据存储：500组。
CE6470智能型三相数字相位伏安表是我公司精心研制的一款专为现场测试的全自动、多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种可靠、准确、便捷的新型电力仪表。
CE6470智能型三相数字相位伏安表选用新型材料设计制作外壳模具，配有的防振、防滑、高绝缘护套，采用240dots×160dots LCD显示器，动态显示，向量图指示，一目了然，尽显精美豪华外观。仪表配有USB接口，可存储500组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，能读取、保存、报表、打印历史数据等。仪表包含智能型双钳数字相位伏安表及普通机械式双钳数字相位伏安表的功能，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。
二． 技术规格
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿度 |
40%～60% |
＜80% |
---- |
|
信号波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
---- |
|
仪表工作电压 |
9V±0.1V |
9V±1.5V |
---- |
|
测相位频率相序时电流幅值 |
1A±0.1A |
0.1A～400A |
---- |
|
测相位频率相序时电压幅值 |
200V±2V |
30V～600V |
---- |
|
测功率功率因数时电流幅值 |
1A±0.1A |
0.1A～400A |
---- |
|
测功率功率因数时电压幅值 |
200V±2V |
30V～600V |
---- |
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
AC 0.00V～600V |
0.01V |
±(0.5%量程) |
|
电 流 |
AC 0mA～400A |
1mA |
±(0.5%量程) |
|
相 位 |
0.0°～360° |
0.1° |
±1° |
|
有功功率 |
0.0W～240kW |
0.1W |
±(1.0%量程) |
|
无功功率 |
0.0VAR～240kVAR |
0.1VAR |
±(1.0%量程) |
|
视在功率 |
0.0VA～240kVA |
0.1VA |
±(1.0%量程) |
|
频 率 |
45HZ～65HZ |
0.01HZ |
±(1.0%量程) |
|
功率因数 |
-1～+1 |
0.001 |
±0.03 |
工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°
3．一般规格
|
功 能 |
CE6470智能型三相数字相位伏安表同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
|
电 源 |
DC9V 碱性干电池(1.5V AA×6) |
|
量程及分辨力 (全自动) |
电压量程：AC 0.00V～600V (全自动换档)；分辨力：AC 0.01V |
|
电流量程：AC 0mA～400A(全自动换档) ；分辨力：AC 1mA |
|
|
相位量程：0.0°～360.0°；分辨力：0.1° |
|
|
频率量程：45.00Hz～65.00Hz；分辨力：0.01Hz |
|
|
有功功率量程：0W～240kW；分辨力：0.1W |
|
|
无功功率量程：0VAR～240kVAR；分辨力：0.1VAR |
|
|
视在功率量程：0VA～240kVA；分辨力：0.1VA |
|
|
功率因数量程：-1～+1；分辨力：0.001 |
|
|
电流矢量和量程：0A～1200A；分辨力：0.1A |
|
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 |
|
仪表质量 |
1360g(带电池) |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
钳口尺寸 |
35mm×40mm |
|
检测速率 |
约2秒/次 |
|
显示模式 |
LCD显示，240dots×160dots |
|
数据存储 |
500组 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
背光功能 |
有，适合昏暗场所及夜间使用 |
|
电压检测 |
当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
|
通讯接口 |
USB接口，所存数据上传电脑，便于分析管理数据 |
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
|
功 耗 |
开启背光灯*大工作电流约80mA，电池连续工作8小时 |
|
关闭背光灯仪表工作电流约50mA，电池连续工作12小时 |
|
|
随机附件 |
主机：1件；电流钳：3件；测试线：4条；USB数据线：1条；光盘：1个；电池（LR6）：6节；仪表箱：1件 |
