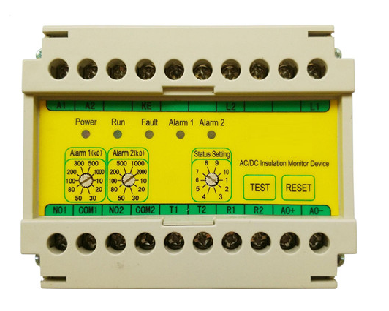

SAT8-7PDWZ2411JS 绝缘检测装置
SAT8 高压绝缘监测仪 说明书
SAT8 高压绝缘监测仪采用直流高压注入法对电缆或电机进行绝缘测量，测试电压分DC1500V和2500V可选，仪器与电路接触器或断路器辅助触点联锁控制，实现线路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪开始对线路进行不间断绝缘监测，虽然绝缘监测仪只是在母线断电后监测但考虑到其直接与高压母线连接因此绝缘监测仪还配一耦合器，用于对线路和绝缘监测仪主机的保护。
产品特点：
1. 整体式耦合器设计，安装便利，安全系数高；
2. 采用高低压分离多级保护设计，确保电路安全；
3. 单路和多路绝缘检测可供选择，使用灵活，兼顾成本和安全多重考虑；
4. 支持绝缘在线、离线多种检测工作模式；
5. 双电压测试模式自由选择。
技术参数：
|
项目 |
单位 |
参数 |
|
工作电源 |
Vac |
AC100-240 |
|
最大电源功率 |
W |
12 |
|
绝缘测试电压 |
V |
DC2500/DC1500可选 |
|
绝缘电阻量程 |
M |
0-2000 |
|
绝缘电阻测量精度 |
- |
±2% |
|
扫描时间 |
S |
5-600 |
|
设定报警值 |
M |
0-1000 |
|
预警值 |
|
报警值的2倍 |
|
通讯 |
|
RS485（选配） |
|
其他 |
6路独立继电器预警、报警输出，适配耦合器型号H10-3，内置三路耦合电阻，采用独立扫描方式对每一路的绝缘电阻进行扫描测量，耦合器内部每一路内阻5Mohm |
|
应用环境条件
安装场所：户内
海拔高度：≤1000m
环境温度： -25～+60OC
环境湿度：日平均相对湿度不大于95%（在25OC）、月平均相对湿度不大于90%（在25OC）无结露
地震：水平加速度0.25g，垂直加速度0.15g(烈度8度，g为重力加速度)
被监测系统条件
额定电压：10KV
最高运行电压：12KV
额定频率：50Hz
中性点接地方式:不接地或经消弧线圈接地
注意事项
离线检测：高压绝缘监测仪10H和耦合器H10-3对被监测系统进行的是离线检测方式!主要侧重线路检修或维护的时候，在停电不打开柜门的情况下能通过数码管或液晶显示器直观显示当下电缆（ABC三相）的对地绝缘阻值，误差要求在允许范围内，这样能减少检修工作量，保证施工作业人员的安全。
在线停止工作：当所检测的回路正常送电时，通过连锁信号切断本装置的工作电源，不影响正常供电系统运行；
隔离防护：由于检测的时候可能会接触到10KV高压带电部分，故需要通过耦合器来隔离检测装置和高电源。
