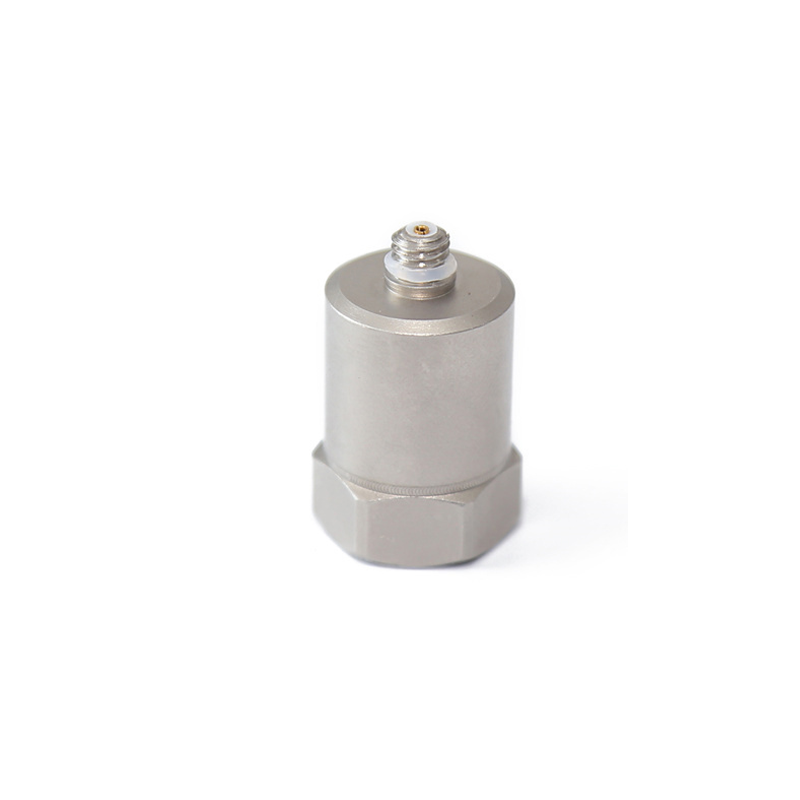

JG-11C-A电荷加速度传感器
简介：
JG-11C-A系列电荷加速度传感器内置压电晶体材料，结构采用先进的隔离剪切结构，频率范围宽、技术性能稳定可靠，长期振动监测使用，无需供电，输出信号是随振动状态变化的电荷信号，可直接接电压表或采集器
特点:
1. 通用振动、冲击测量JG-11C-A系列电荷加速度传感器内置压电晶体材料，结构采用先进的隔离剪切结构，频率范围宽、技术性能稳定可靠，长期振动监测使用，无需供电，输出信号是随振动状态变化的电荷信号，可直接接电压表或采集器
特点:
2. 无源、正压电效应
3. 瞬变温度特性好
主要技术指标:
● 测量范围（峰值）： ±2000g、±5000g
● 灵敏度(25℃) ±5%：10pC/g、30pC/g (160Hz)
● 频率响应（±1dB) ：1-12,000Hz
●安装谐振频率：≥35,000Hz
●横向灵敏度比：≤5%
●绝缘电阻：＞109 Ω
●电 容：～1200PF
●工作温度：-54℃～+150℃
●冲击极限(峰值)：±2000g、±5000g
●结构形式：剪切
●结构材料：压电
●壳体材料：304不锈钢
●出线方式：顶部或侧部M5
●安装螺钉：M5
●出线电缆：双头M5低噪声屏蔽电缆2米
外形示意图
温度曲线
频响曲线
