SZC-04智能转速表可广泛应用于电力、机械、化工、冶金等行业。为旋转机械的安全运行提供多种参数的测量及早期故障的预报。安装维护方便，测量精确，稳定性可靠，保证质量，有效抑制误报警。

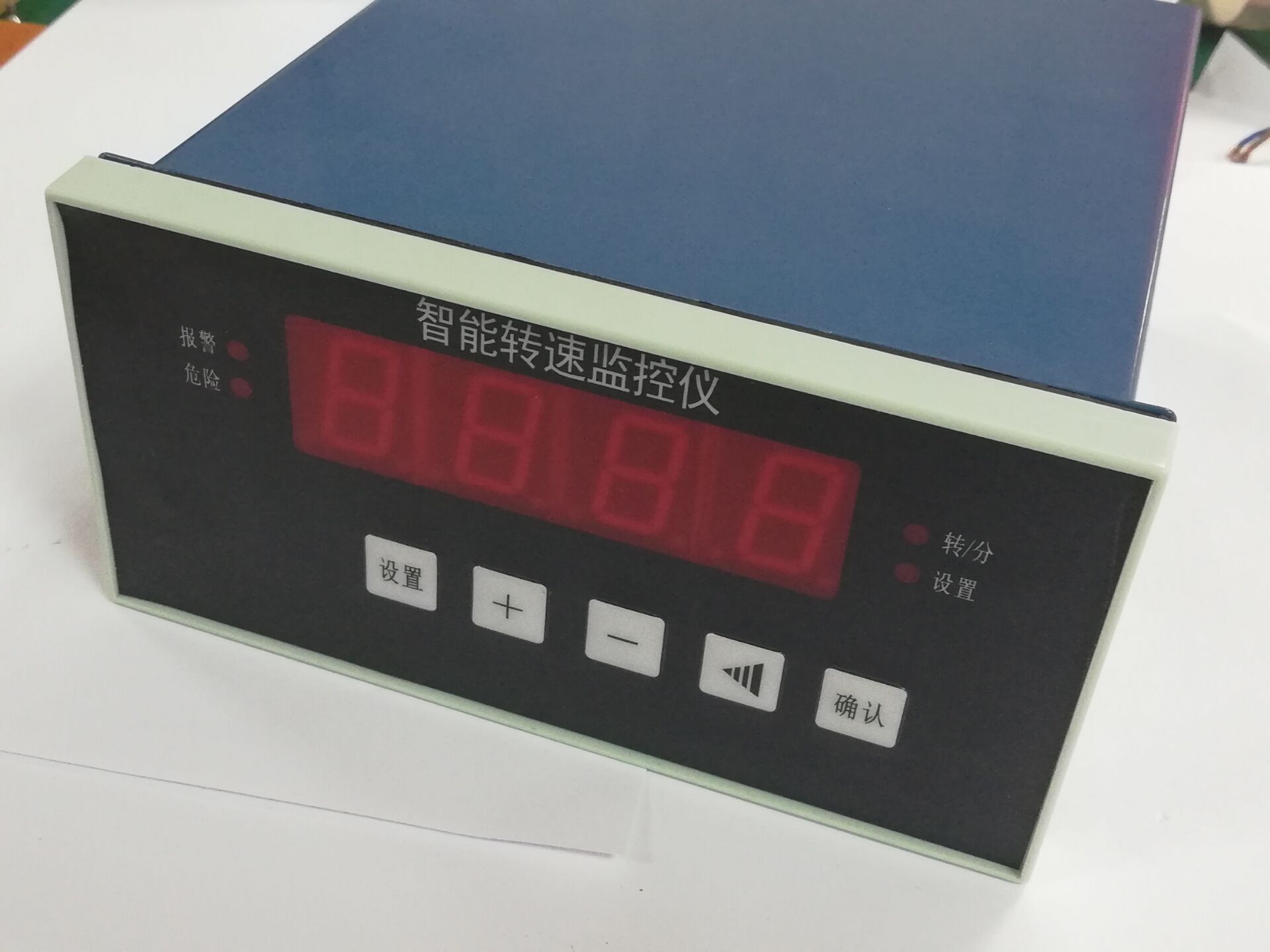

SZC-04智能转速表

SZC-04智能转速表

一、简介：

SZC-04智能转速表采用ARM为核心的智能转速监控保护仪表，配接LH510磁阻转速传感器、LH520齿轮转速传感器，可测量各种旋转机械的轮轴、齿轮、齿条的转速、线速度。适合旋转机械装置TSI的系统设计使用，可广泛应用于电力、机械、化工、冶金等行业。为旋转机械的安全运行提供多种参数的测量及早期故障的预报。

二、主要功能：

汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的转速的监视和保护。

三、功能说明：

1、测量值、报警设定值，可分别在LED数码管上显示。

2、当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。。

3、设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

4、具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。

四、电气指标：

1、输入信号：可接受LH510磁阻式转速传感器信号或LH520齿轮转速传感器信号

2、波形：正弦波或脉冲

3、量程：1-9999rpm

4、显示 显示方式：四位0.8英寸LED数字显示 显示精度：1rpm

5、齿数：1-255任意

6、电流输出：4-20mA 有源，输出负载≤500Ω

7、报警点设置：0-100%满量程

8、报警继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂

9、工作电源：AC220V±10%  50Hz±5%

五、物理指标：

整机尺寸：

盘装表：160（宽）×80（高）×160（深）mm

开孔尺寸： 152（宽）×74（高）mm

挂壁表：宽190×高290×厚92（mm）；

安装尺寸：底170×高272（mm）

六、环境指标：

1、温 度： -10℃到+60℃，相对湿度 ≤95%

2、使用环境：周围无腐蚀性、无强磁场等场合

七、订货指南：

盘装表：SZC-04-AXX-BXX-CXX

量程选择AXX：01-0～3500rpm 02-0～4000rpm 03-0～5000rpm 04-其它量程

电流输出BXX：01-4～20mA 02-0～10mA

齿数CXX：01- 1齿 02- 60齿 03- 其它齿数
