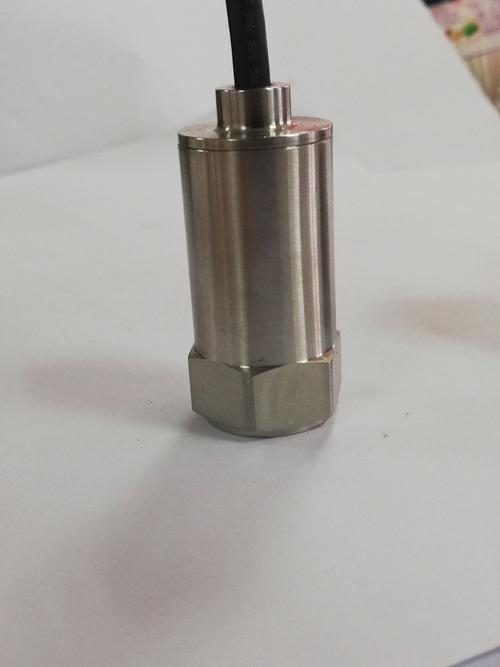

TDS9200A一体化振动变送器
随着DCS系统的普及，传统的二次表的功能基本都能由DCS系统实现，DCS系统只需要一个4～20mA的信号输入。我公司研制生产的TDS9200A系列一体化机壳振动变送传感器能很好地满足这种要求，具有体积小、质量轻、稳定可靠等多项优越的性能 TDS9200A系列机壳振动变送器是由加速度敏感元件及测量、转换、积分、放大、变送等主要电路组成。
其各项指标均满足《ISO2954-1975》和《GB13824-1992》中提出的各项要求。 变送器相应于测量值提供4-20mA的电流输出，为方便于振动分析，同时提供振动信号Vbuf输出(输出电阻为100KΩ左右)。本产品有接线容错保护，具有优良的稳定性、可靠性及很强的抗干扰能力。
二、一体化振动变送器的应用范围：
TDS9200A一体化振动变送器广泛应用于电力、钢铁、石化等行业的风机、水泵、压缩机、汽轮机等旋转机械和其它设备测振。设备运行时的各种振动量是估量设备运行是否正常的重要指标，应用TDS-9200A系列机壳振动变送器测振是一个经济、优质的方案。
三、TD9200A一体化振动变送器的技术指标 ：
量程：
3. 1：振动常用量程：振动速度0-20mm/s;振动位移0-200um;
3. 2： 振动速度量程0～100mm/s有效值；比如：0-10mm/s.0-20mm/s;0-50mm/s;可选.
3. 3： 振动位移量程0～1000μm峰峰值（如：0-100um，0-200um,0-500um可选）；
3. 4：分辨率：0.05%；
3. 5：温漂：≤ 0.1%／℃ ；
3. 6：适用温度：（-20～ +80℃）；
3. 7：供电：+18～+35 V；
3. 8：可承受最大冲击：2000g；
3. 9：输出：4～20mA，1--5V ，1-10V 。（可选）满量程时Vbuf为1Vp-p；
3.10：负载：最大可以驱动500Ω负载；
3.11：频响：10～1000Hz 4.5～1000Hz （可按用户要求改变）；
3.12：横向灵敏度：<2%；
3.13：重量：340g左右；
3.14：外壳材料：不锈钢
