钳形接地电阻故障测试仪
一． 简介
CE钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速可靠。CE钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，CE62000+钳形接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。
CE6200系列产品类别：
|
产品型号 |
钳口尺寸 |
电阻量程 |
电流量程 |
数据上 传功能 |
报警 功能 |
数据 存储 |
数据 保持 |
备注 |
|
CE6200A |
长钳口 65×32mm |
0.01Ω-200Ω |
无 |
无 |
无 |
无 |
有 |
实用型 |
|
CE6200 |
0.01Ω-1000Ω |
基础型 |
||||||
|
CE6200C |
0.01Ω-1000Ω |
0.00mA-20.0A |
有 |
99组 |
多功能型 |
|||
|
CE6200A+ |
0.01Ω-200Ω |
无 |
选配 |
实用型 |
||||
|
CE6200+ |
0.01Ω-1200Ω |
基础型 |
||||||
|
CE6200B+ |
0.01Ω-1200Ω |
防爆型 |
||||||
|
CE6200C+ |
0.01Ω-1200Ω |
0.00mA-20.0A |
多功能型 |
|||||
|
CE6200E+ |
0.01Ω-1200Ω |
0.00mA-40.0A |
有 |
多功能型 |
||||
|
CE62100A |
圆钳口 Φ32mm |
0.01Ω-200Ω |
无 |
无 |
无 |
无 |
实用型 |
|
|
CE62100 |
0.01Ω-1000Ω |
基础型 |
||||||
|
CE62100C |
0.01Ω-1000Ω |
0.00mA-20.0A |
有 |
99组 |
多功能型 |
|||
|
CE62100A+ |
0.01Ω-200Ω |
无 |
选配 |
实用型 |
||||
|
CE62100+ |
0.01Ω-1200Ω |
基础型 |
||||||
|
CE62100C+ |
0.01Ω-1200Ω |
0.00mA-20.0A |
多功能型 |
|||||
|
CE62100E+ |
0.01Ω-1200Ω |
0.00mA-40.0A |
有 |
多功能型 |
二．技术规格
|
功 能 |
接地电阻测试、回路电阻测试 |
|
电 源 |
6VDC（4节5号碱性干电池） |
|
电阻量程 |
0.01-1200Ω |
|
电阻分辨率 |
0.001Ω |
|
电阻*高精度 |
±1%±0.01Ω |
|
数据存储 |
99组 |
|
报警临界值设定范围 |
电阻：1-199Ω |
|
声光报警 |
“嘟--嘟--嘟--”报警声，报警符号闪烁，按AL键开启、关闭、设置 |
|
干扰信号识别功能 |
“嘟--嘟--嘟--”提示音，NOISE符号闪烁显示 |
|
工作温湿度 |
-20℃-55℃；20％RH-90％RH |
|
液晶显示器 |
4位LCD数字显示，长宽47mm×28.5mm |
|
钳口尺寸 |
65mm×32mm |
|
钳口张开尺寸 |
32mm |
|
钳表质量 |
1160g (含电池) |
|
钳表尺寸 |
长、宽、厚：285mm×85mm×56mm |
|
保护等级 |
双重绝缘 |
|
结构特点 |
钳形CT |
|
换 档 |
全自动换档 |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
单次测量时间 |
0.5秒 |
|
电阻测量频率 |
＞1KHz |
|
被测电流频率 |
50/60Hz自动 |
|
电池电压低指示功能 |
当电池电压低于5.3V时，电池电压低符号显示 |
|
存储数据已满指示 |
存储数据已满99组，闪烁显示“MEM”符号 |
|
超量程指示 |
超量程指示“OLΩ”、“L0.01”或“OL A” |
|
自动关机 |
开机约5分半钟仪表将自动关机 |
|
功 耗 |
开机启动、工作*大电流小于50mA，连续工作约30小时 |
|
RS232接口(选购件) |
仪表存储的数据通过RS232接口和数据线方便的上传到计算机，并生成报表文件 |
|

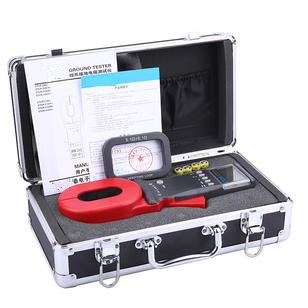

随机附件 |
钳表：1件；测试环：1件；电池LR6：4节；仪表箱： 1件 |
