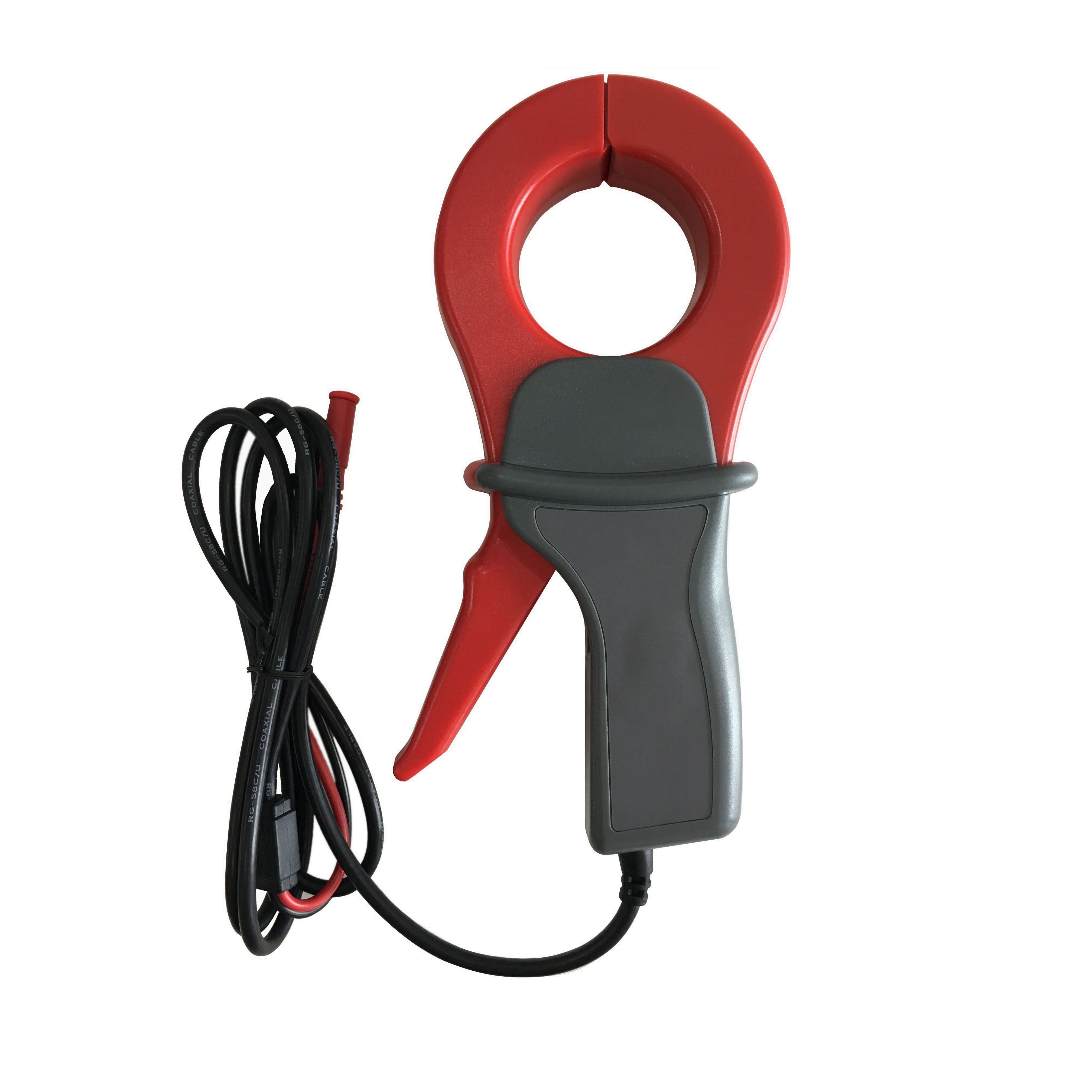

CA6052A钳形漏电流互感器，又名钳形电流互感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。便携式钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接万用表、电能表，相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
功 能
交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测
检测方式
钳形CT
钳口尺寸
φ52mm
量 程
0～1000A AC
分 辨 率
0.01mA AC
变 比
1000A/1A
输 出
1mA/1A
精度等级
0.5级(50Hz/60Hz；23℃±2℃，70%RH以下，导线处于钳口中心位置)
相位误差
≤1°(50Hz/60Hz；23℃±2℃)
铁芯截面尺寸
15mmx8mm
参考负载
RL：0～100mA≤3kΩ；0～10A≤30Ω；0～1000A≤0.3Ω
输入指示
箭头指示电流的输入方向
输出方式
电流感应输出
输出接口
红黑香蕉插头，标准4mm万用表笔插头
输出线长
粗φ5mm，长1.6m
导线位置
被测试导线处于钳口的中心位置
电流频率
45Hz～60Hz(被测电流频率)
铁芯频率特性
10Hz～100kHz
线路电压
AC 600V以下线路测试
外形尺寸
长宽厚约220mm×106mm×46mm
质 量
665g
工作温湿度
-20℃～50℃；80%rh以下
存放温湿度
-10℃～60℃；70%rh以下
绝缘强度
AC 2000V/rms(铁心与外壳之间)
适合安规
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
