CE6400双钳数字相位伏安表
CE6400双钳数字相位伏安表高精度、高稳定、低功耗；CE6400双钳数字相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位。
一． 简介
CE6400双钳数字相位伏安表是精工仪器精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
CE6400双钳数字相位伏安表采用超大LCD显示屏，具有白屏背光，显示一目了然，尽显精美豪华外观。采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，稳定可靠。
CE6400双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
二．技术规格
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
|
|
环境湿度 |
40%～60% |
＜85% |
|
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
20V |
0.01V |
±(0.5%量程) |
|
200V |
0.1V |
||
|
500V |
1V |
||
|
电 流 |
200mA |
0.1mA |
±(0.5%量程) |
|
2A |
1mA |
||
|
10A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°
3．一般规格
|
功 能 |
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
|
电 源 |
DC9V 碱性干电池（1.5V AA×6） |
|
量 程 |
交流电压：0～20V/200V/500V |
|
交流电流：0～200mA/2A/10A |
|
|
相位：0～360° |
|
|
测量相位时被测信号的幅值范围 |
测U1-U2相位时：30V～500V |
|
测I1-I2相位时：10mA～10.00A |
|
|
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A |
|
|
仪表质量 |
1140g（带电池） |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
钳口尺寸 |
Φ8mm |
|
LCD尺寸 |
70mm×62mm |
|
LCD显示域 |
64mm×54mm |
|
采样速率 |
约3次/秒 |
|
显示模式 |
LCD显示，白屏背光功能，适合昏暗场所 |
|
数据保持 |
测试中按HOLD键保持数据，“DH”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电压检测 |
当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池 |
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃； 80%Rh以下 |
|
存放温湿度 |
-10℃～60℃； 70%Rh以下 |
|
输入阻抗 |
测试电压各档输入阻抗为：1MΩ |
|
测U1U2相位时电压输入阻抗为：40KΩ |
|
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 |
|
绝 缘 |
仪表线路与外壳之间、两电压输入端之间≥10MΩ |
|
结 构 |
双重绝缘 |
|
功 耗 |
开启背光灯*大工作电流约35mA,电池连续工作约15小时 |
|
关闭背光灯,仪表工作电流约5mA,电池连续工作约100小时 |
|
|
随机附件 |

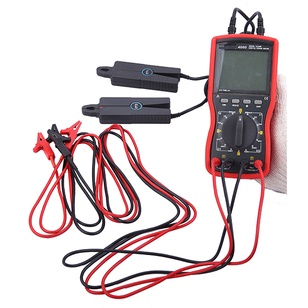

主机：1件；电流钳：2件；测试线：4条；电池LR6：6节；仪表箱：1件 |
三．测试功能
1.旋钮位置
(1). U1U2的相位测试
将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2，电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。
(2). I1I2的相位测试
将旋转开关旋至I1I2位置，将两个电流钳连接到仪表前端的I1、I2电流输入插孔，再将电流钳对应钳住I1、I2线路，测试显示值即为两路电流之间的相位。
(3). U1I2的相位测试
将旋转开关旋至U1I2位置，红黑2条测试线连接到仪表的U1电压输入插孔，1个电流钳连接到仪表前端的I2电流输入插孔， 再将测试线与电流钳对应接入U1、I2线路，测试显示值即为电压和电流之间的相位。
(4). I1U2的相位测试
将旋转开关旋至I1U2位置，1个电流钳连接到仪表前端的I1电流输入插孔，红黑2条测试线连接到仪表的U2电压输入插孔，再将电流钳与测试线对应接入I1、U2线路，测试显示值即为电流和电压之间的相位。
2.．交流电流、漏电流测量
将旋转开关旋至I1的10A档，1个电流钳连接到仪表前端的I1电流输插孔，再用电流钳钳住被测线路，测试显示值即为被测电路中的电流或漏电流，若被测试电流比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至I2的适当量限，用I2路测试电流或漏电流。注意旋转开关所处I1、I2的位置与电流钳I1、I2的输入插孔必须对应。
3.．交流电压测量
将旋转开关旋至U1的500V量程，红黑2条测试线连接到仪表的U1电压输入插孔，再将测试线接入被测试线路，测试显示的值为被测线路的电压，若被测试电压比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至U2的适当量限，用U2路测试电压。注意旋转开关所处U1、U2的位置与电压U1、U2的输入插孔必须对应。
4.感性、容性电路判别
将旋转开关旋至U112位置，将电路电压输入U1插孔，电路电流输入I2插孔，若相位显示在00～900范围，则被测负载为感性， 若相位显示在2700～3600范围，则被测负载为容性。
5．三相电压相序测量
(1)三相三线制相序判别
旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相同时接入U1及U2的黑色插孔，C相接入U2的红色插孔。这时若测得的相位值为300°则为正相序；若测得的相位值为60°，则为负相序。
(2)三相四线制相序判别
旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相接入U2红色插孔，零线同时接入U1及U2的黑色插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。
